Назначение соединителя СНЦ31-10/14В-1-А-В

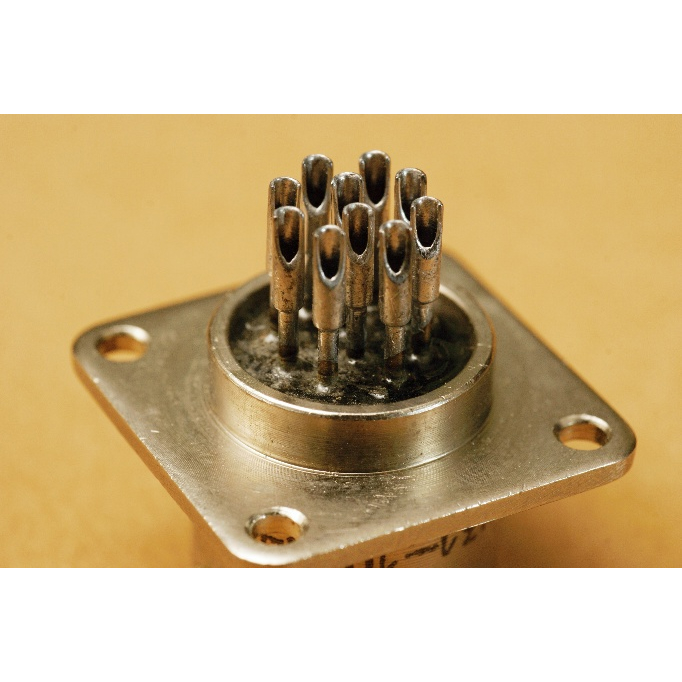

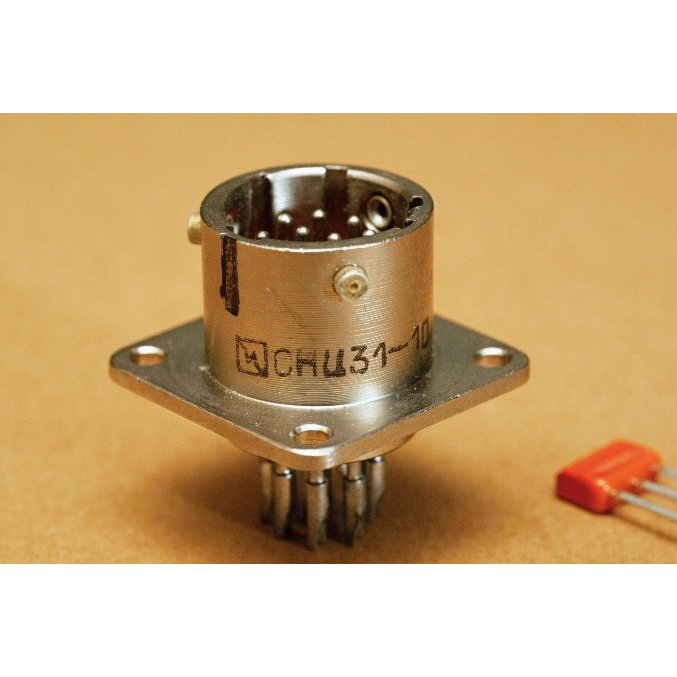

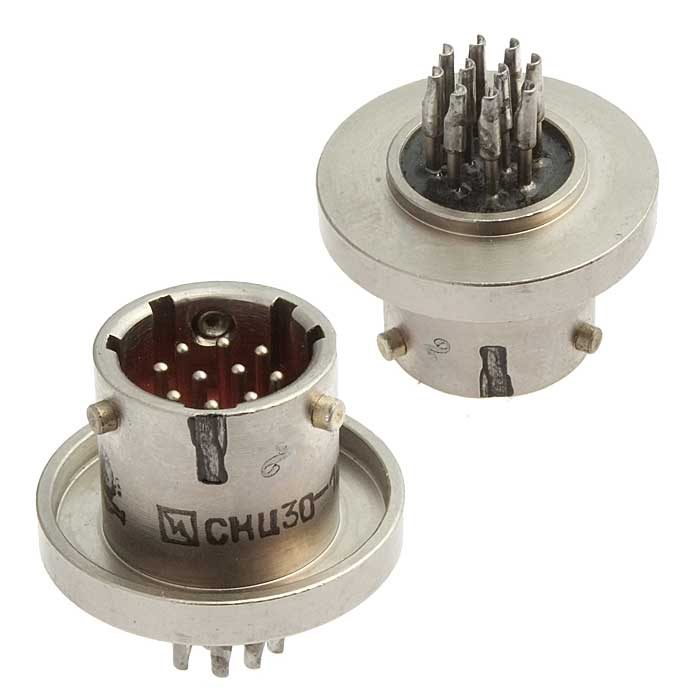

СНЦ31-10/14В-1-А-В представляет собой байонетную субминиатюрную герметичную вилку, предназначенную для коммутации электрических цепей. Изделие применяется в цепях постоянного и переменного тока, а также в импульсных системах. Соединитель рассчитан на работу при напряжении до 500 В и токовых нагрузках до 6 А.

Благодаря совокупности конструктивных и эксплуатационных свойств вилка востребована в авиационной, космической и военной технике, а также в бытовых устройствах. Такой диапазон применения обусловлен способностью изделия сохранять работоспособность при интенсивных механических воздействиях и в широком температурном диапазоне.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Количество контактов: 10.
• Диаметр корпуса: 14 мм.
• Длина: 16,5 мм.
• Ширина: 21,7 мм.
• Высота: 2,2 мм.
• Сопротивление контактов: не более 35 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Вибрация: диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения до 40 g.
• Устойчивость к ударам: многократные удары до 75 g, одиночные удары до 150 g.
• Минимальная наработка: не менее 1000 часов.
• Срок службы: минимум 15 лет.

Перечисленные значения показывают, что соединитель пригоден для работы в условиях, где предъявляются повышенные требования к стабильности электрического контакта и стойкости к внешним воздействиям.

Конструкция и особенности

СНЦ31-10/14В-1-А-В имеет трёхпозиционную поляризацию корпуса, что исключает неправильное подключение. Это решение особенно важно при монтаже многоконтактных соединений, где ошибка в ориентации ответных частей может привести к повреждению цепей.

Изделие выполнено по технологии, включающей спайку стекла с прецизионным сплавом, и оснащено байонетным замком для надёжного соединения. Байонетный механизм обеспечивает быстрое сочленение и расчленение, а также устойчивость к вибрационным нагрузкам.

Данные разъёмы отличаются высокой герметичностью, что позволяет использовать их в условиях повышенных требований к защите от внешних факторов. Герметичное исполнение в сочетании с широким температурным диапазоном делает вилку пригодной для эксплуатации в составе ответственных систем.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока, а также в импульсных системах. Его используют в авиационной, космической и военной технике, где важны компактные размеры, герметичность и стойкость к ударам и вибрации. Кроме того, изделие находит применение в бытовых устройствах.

Субминиатюрные габариты и байонетный замок упрощают компоновку аппаратуры с ограниченным внутренним объёмом, а трёхпозиционная поляризация снижает риск ошибок при сборке и обслуживании.
