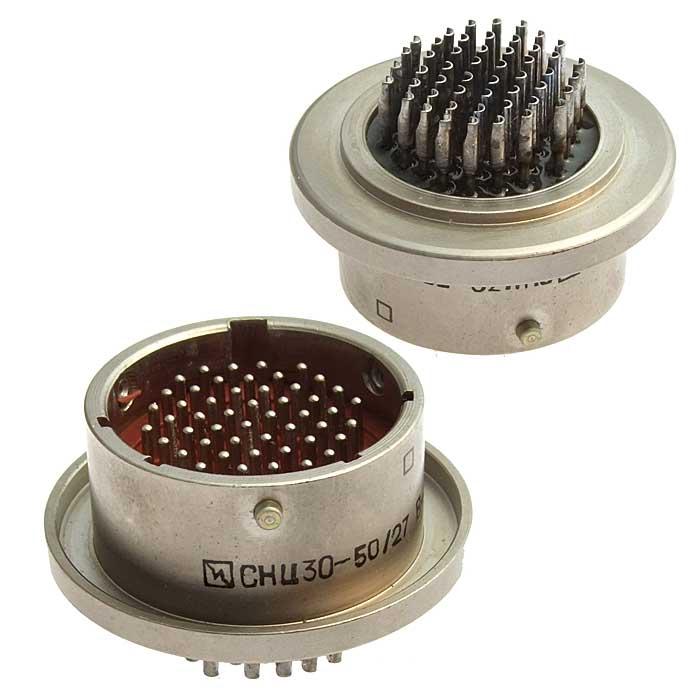

Назначение разъёма СНЦ30-50/27В-1-Б-В

СНЦ30-50/27В-1-Б-В — это электрический соединитель байонетного типа, предназначенный для коммутации проводников в составе электрических цепей. Изделие применяется для работы как с постоянным, так и с переменным током, включая импульсные режимы. Байонетный механизм фиксации обеспечивает быстрое сочленение и расчленение ответных частей, а также устойчивое механическое удержание контактной пары в условиях вибрации и внешних воздействий. Разъём относится к категории СНЦ30 и выпускается в конструктивном исполнении 1, то есть в виде приборной вилки.

Подтверждённые технические особенности

Характеристики изделия определяются его маркировкой и конструктивным исполнением. Ниже перечислены подтверждённые параметры, указанные в данных о товаре.

• Тип: СНЦ30 — серия цилиндрических низкочастотных соединителей байонетного типа.
• Количество контактов: 50 — обеспечивает одновременную коммутацию большого числа цепей в одном корпусе.
• Конструктивное исполнение: 1 — приборная вилка, то есть часть соединителя, монтируемая на прибор или блок.
• Условный размер корпуса: 27 — типоразмер корпуса, определяющий габариты и присоединительные размеры.
• Особенность исполнения: Б — угловое положение изолятора в корпусе вилки.

Обозначение «В» в наименовании связано с байонетным типом соединения, а совокупность индексов «1-Б-В» задаёт конкретную конструктивную модификацию: приборную вилку с угловым положением изолятора и байонетным креплением. Такое сочетание позволяет ориентировать контактную группу нужным образом при монтаже и обеспечивает удобство подключения в стеснённых условиях компоновки аппаратуры.

Применение и условия эксплуатации

Разъёмы серии СНЦ30, включая модель СНЦ30-50/27В-1-Б-В, широко используются в различных областях, включая промышленность и электронику. Благодаря своей надёжности и способности выдерживать различные климатические условия, они обеспечивают качественное соединение и защиту от внешних воздействий. Многоконтактное исполнение на 50 контактов делает изделие востребованным там, где требуется передача множества сигналов или питающих линий через один компактный узел.

Основные сферы применения:

1. Промышленное оборудование и системы автоматизации, где требуется стойкое к нагрузкам соединение.
2. Электронные устройства и приборы, в которых важна плотная компоновка и надёжная коммутация.
3. Условия эксплуатации с воздействием климатических факторов, вибрации и механических нагрузок.

Конструктивные преимущества

Байонетный тип соединения позволяет сократить время монтажа и обслуживания: сочленение и расчленение выполняются поворотом на небольшой угол без применения специального инструмента. Приборная вилка в исполнении 1 рассчитана на закрепление на корпусе прибора, что упрощает организацию жгутов и кабельных сборок. Угловое положение изолятора, обозначенное индексом Б, даёт возможность выбрать оптимальную ориентацию контактов относительно корпуса и подходящих проводников, снижая риск излома и натяжения кабеля.

Разъём СНЦ30-50/27В-1-Б-В представляет собой эффективное решение для создания надёжных электрических соединений в сложных условиях эксплуатации. Он сочетает в себе многоcontactность, механическую прочность и удобство байонетного крепления, что делает его пригодным для ответственных узлов промышленной и электронной аппаратуры.
