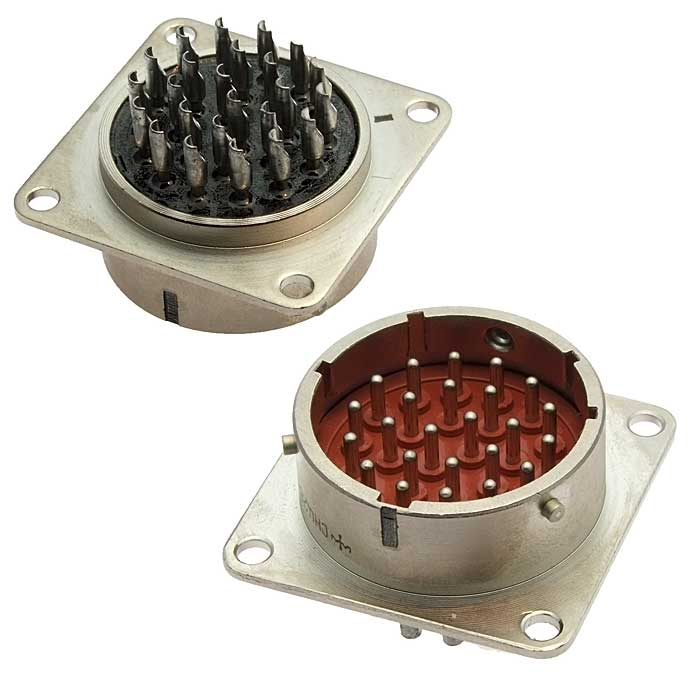

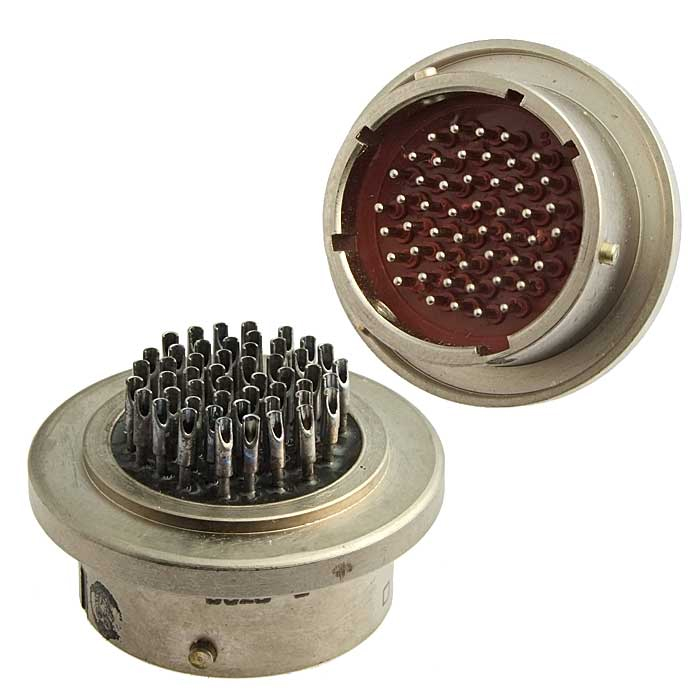

Назначение соединителя СНЦ30-50/27В-1-А-В

СНЦ30-50/27В-1-А-В — промышленный цилиндрический низкочастотный соединитель, предназначенный для надёжного и герметичного подключения электрических цепей. Изделие применяется там, где требуется повышенная механическая прочность, стойкость к климатическим и вибрационным воздействиям, а также стабильная передача большого числа сигналов. Артикул товара — 8253, категория — СНЦ30.

Разъём относится к типу приборных вилок, то есть представляет собой штыревой элемент, монтируемый на панель или корпус оборудования. Такое исполнение позволяет организовать стационарное подключение кабельных линий к аппаратуре.

Расшифровка обозначения и конструктивные особенности

Маркировка СНЦ30-50/27В-1-А-В содержит полную информацию о характеристиках изделия:

• СНЦ30 — цилиндрический низкочастотный соединитель серии СНЦ30.
• 50 — количество контактов, обеспечивающее передачу большого числа сигналов в одном соединении.
• 27 — условный размер корпуса.
• В — всеклиматическое исполнение, рассчитанное на эксплуатацию в умеренном, холодном и тропическом климате.
• 1 — приборная вилка (штыревой элемент) для монтажа на панель или корпус оборудования.
• А — угловое положение изолятора в корпусе вилки, что позволяет оптимизировать монтаж при необходимости углового вывода кабеля и экономии пространства.

Корпус изготовлен из прочного алюминиевого сплава с анодно-оксидным покрытием, которое обеспечивает коррозионную стойкость. Контакты выполнены из латуни или бронзы с покрытием из серебра или золота — такая комбинация улучшает проводимость и защищает от коррозии.

Технические параметры

Электрические и эксплуатационные характеристики соединителя обеспечивают его работу в напряжённых условиях:

• Номинальное рабочее напряжение — до 700 В (амплитудное значение).
• Испытательное напряжение — 2000 В (эффективное значение).
• Максимальный рабочий ток на контакт — до 1.5 А при диаметре контакта 1.0 мм.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Механическая износостойкость — не менее 500 циклов сочленения и расчленения.

Стойкость к внешним воздействиям

Соединитель способен выдерживать синусоидальные вибрации в диапазоне частот до 3000 Гц с ускорением до 200 метров на секунду в квадрате (20g), многократные удары с ускорением до 500 метров на секунду в квадрате (50g) и одиночные удары с ускорением до 1000 метров на секунду в квадрате (100g). Относительная влажность при эксплуатации достигает 98 процентов при температуре плюс 35 градусов Цельсия. В сочленённом состоянии изделие имеет степень защиты IP67, что гарантирует полную защиту от пыли и временного погружения в воду.

Области применения

Разъёмы типа СНЦ30 востребованы в критически важных электрических системах, где необходимы повышенная надёжность, герметичность и устойчивость к жёстким условиям эксплуатации. Они работают как с постоянным, так и с переменным током с частотой до 3 МГц.

1. Авиационная и аэрокосмическая техника — бортовое оборудование самолётов, вертолётов и космических аппаратов.
2. Промышленное оборудование, испытывающее вибрационные и ударные нагрузки.
3. Системы, эксплуатируемые на открытом воздухе и в условиях повышенной влажности.

Благодаря всеклиматическому исполнению, высокой износостойкости и герметичности соединитель подходит для ответственных узлов, требующих долговременной и стабильной работы без потери качества контакта.
