Назначение соединителя СНЦ30-10/14В-1-Б-В

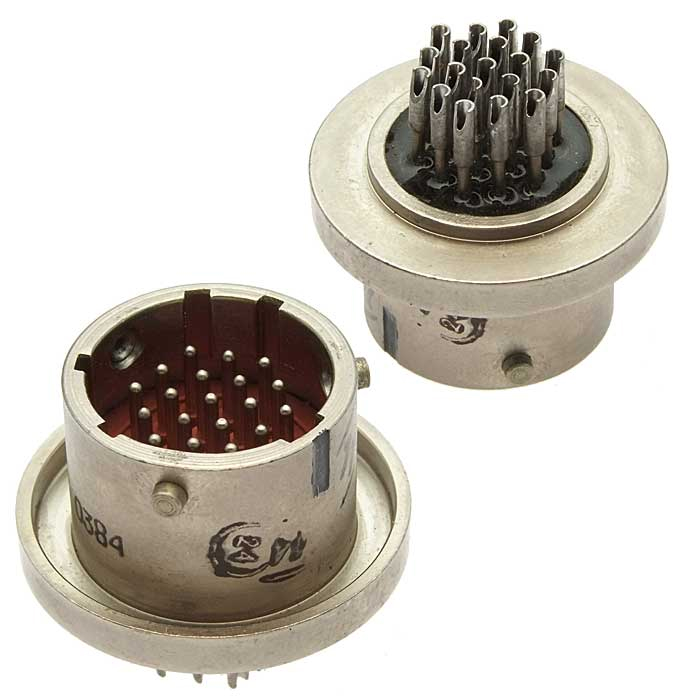

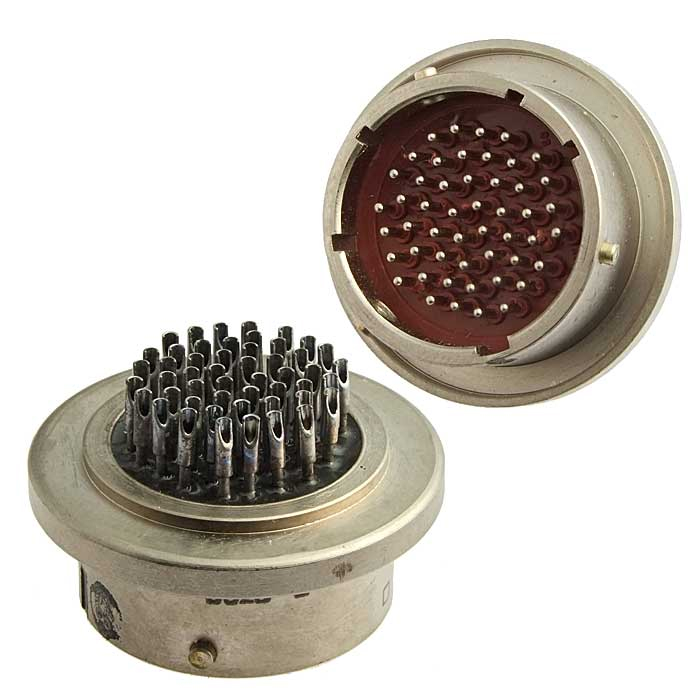

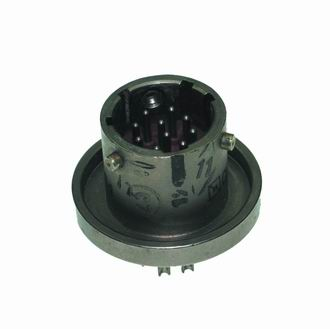

СНЦ30-10/14В-1-Б-В — низкочастотный цилиндрический герметичный соединитель (вилка), предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к типу соединителей СНЦ, которые характеризуются повышенным уровнем защиты, надёжностью и стойкостью к внешним воздействиям.

Соединитель применяется в составе бортовых и наземных электротехнических комплексов, где требуется стабильная передача сигнала и питания при наличии вибрации, ударов, перепадов давления и широкого диапазона температур. Артикул изделия — 8246, категория — СНЦ30.

Расшифровка обозначения и конструктивные особенности

Обозначение СНЦ30-10/14В-1-Б-В содержит ключевую информацию о конфигурации изделия:

• СНЦ — серия низкочастотных цилиндрических соединителей.
• 30 — порядковый номер серии.
• 10 — количество контактов.
• 14 — условный размер корпуса.
• В — исполнение «вилка» (приборная часть обозначена индексом «1»).
• Б — конструктивное исполнение.
• В — всеклиматическое исполнение.

Корпус соединителя имеет трёхпозиционную поляризацию: специальные шпонки и пазы обеспечивают правильную ориентацию ответной части и исключают ошибочное сочленение. Конструкция рассчитана на механические нагрузки и перепады давления, что важно для эксплуатации в жёстких условиях.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя СНЦ30-10/14В-1-Б-В:

• Максимальная токовая нагрузка — до 6 А.
• Максимальное рабочее напряжение — до 500 В.
• Сопротивление контактов — не более 35 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия.
• Вибрация — диапазон частот от 1 до 5000 Гц при амплитуде ускорения до 40 g.
• Устойчивость к ударам — пиковое ударное ускорение до 150 g.

Указанные значения подтверждают пригодность изделия для работы в составе ответственных электрических цепей, включая цепи с повышенными требованиями к помехозащищённости и надёжности контакта.

Применение

Соединители СНЦ30-10/14В-1-Б-В широко применяются в авиационной, космической и военной технике, а также в бытовых устройствах, где необходимо герметичное и виброустойчивое соединение. Типичные сценарии использования включают:

1. Коммутацию цепей питания и управления в бортовой аппаратуре.
2. Подключение датчиков и исполнительных механизмов в условиях вибрации и ударных нагрузок.
3. Соединение блоков и модулей, работающих при экстремальных температурах.
4. Использование в составе комплектов, требующих защиты от влаги, пыли и перепадов давления.

Благодаря всеклиматическому исполнению и герметичности соединитель сохраняет рабочие параметры при длительной эксплуатации в неблагоприятной среде. Трёхпозиционная поляризация корпуса упрощает монтаж и снижает риск повреждения контактов при сочленении.

Указания по подбору и эксплуатации

При подборе ответной части следует ориентироваться на количество контактов (10) и условный размер корпуса (14), а также на исполнение «вилка» — приборная часть с индексом «1». Для обеспечения заявленных характеристик необходимо соблюдать предельные значения тока и напряжения, указанные в технических параметрах.

Соединитель устойчив к вибрации с частотой до 5000 Гц и ударам с ускорением до 150 g, что делает его применимым в подвижных и ударонагруженных узлах. Эксплуатация в диапазоне температур от минус 60 до плюс 200 градусов Цельсия позволяет использовать изделие как в арктических, так и в высокотемпературных условиях.
