Назначение соединителя СНЦ30-10-14В-1А-В

СНЦ30-10-14В-1А-В — это байонетный цилиндрический электрический соединитель, предназначенный для использования в электрических цепях постоянного и переменного тока. Изделие относится к категории СНЦ30 и применяется там, где требуется надёжное и герметичное соединение электрических цепей в сложных условиях эксплуатации.

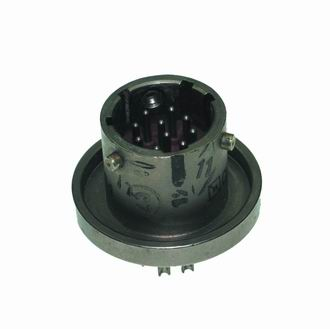

Данный соединитель представляет собой приборную вилку (штыревую часть) с угловым положением изолятора в корпусе. Он рассчитан на работу при напряжении до 500 В и токовых нагрузках до 6 А, что позволяет использовать его в составе различных электротехнических и радиотехнических систем.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяют его эксплуатационные свойства. Ниже перечислены характеристики, подтверждённые для данной модели.

• Тип изделия: СНЦ30.
• Количество контактов: 10.
• Условный размер корпуса: 14 мм.
• Часть соединителя: вилка (штырь).
• Конструктивное исполнение: приборная вилка.
• Особенность исполнения: угловое положение изолятора в корпусе вилки.
• Климатическое исполнение: всеклиматическое.
• Номинальное напряжение: до 500 В.
• Токовая нагрузка: до 6 А.
• Посадочный диаметр: 14 мм.
• Допустимая нагрузка на один контакт: до 18 А.

Соединитель обладает герметичностью, что позволяет ему функционировать в сложных условиях окружающей среды. Фиксация соединения обеспечивается за счёт резьбы гайки и корпуса, что повышает надёжность механического и электрического контакта.

Конструктивные преимущества

Одной из ключевых особенностей серии СНЦ30 является возможность многопозиционной поляризации. Это означает, что соединитель может быть сориентирован в нескольких положениях, что расширяет варианты его применения в различных конфигурациях электрооборудования. Байонетный принцип соединения в сочетании с резьбовой фиксацией гайки и корпуса обеспечивает устойчивость к вибрационным и механическим воздействиям.

Угловое положение изолятора в корпусе вилки является важной конструктивной деталью, которая влияет на компоновку ответной части и позволяет оптимально организовать подключение в ограниченном пространстве.

Области применения

Благодаря своим характеристикам соединитель СНЦ30-10-14В-1А-В подходит для применения в различных отраслях, включая авиацию, космическую технику и военную промышленность. Всеклиматическое исполнение и герметичность делают его пригодным для работы в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов внешней среды.

Соединитель может использоваться для подключения цепей с нагрузкой до 18 А на один контакт, что позволяет применять его как в слаботочных, так и в силовых цепях в пределах указанных номиналов. Наличие 10 контактов даёт возможность передавать несколько независимых сигналов или питающих линий через одно соединение.

Краткое резюме

СНЦ30-10-14В-1А-В — это герметичная приборная вилка с байонетным соединением, десятью контактами и посадочным диаметром 14 мм. Изделие рассчитано на напряжение до 500 В и ток до 6 А, выдерживает нагрузку до 18 А на контакт, имеет всеклиматическое исполнение и угловое положение изолятора. Соединитель предназначен для эксплуатации в ответственных отраслях, включая авиационную, космическую и военную технику. Артикул изделия — 8244.
