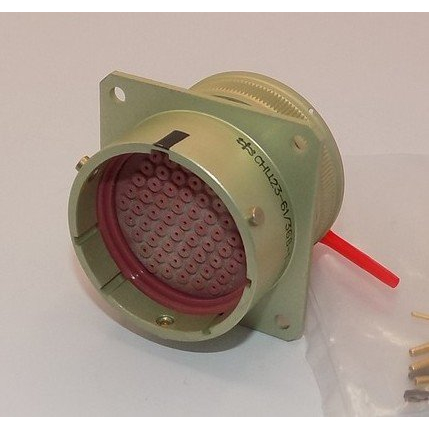

СНЦ29-61/36В-1-В — это приборная вилка, предназначенная для использования в электрических цепях, работающих с постоянным и переменным током, включая импульсный. Данный разъем имеет следующие характеристики:

Основные характеристики

• Тип соединителя : СНЦ29
• Количество контактов : 61
• Условный размер корпуса : 36 мм
• Конструктивное исполнение : 1 (приборная вилка)
• Климатическое исполнение : всеклиматическое (обозначение "В")

Технические параметры

• Рабочее напряжение : до 700 В (амплитудное значение)
• Рабочая токовая нагрузка на контакт : 3 А, с максимальной токовой нагрузкой до 9 А для различных диаметров проводов (например, 6 А для ? 1,5 мм)
• Сопротивление изоляции : не менее 5000 М?
• Ресурс : минимум 1000 часов работы и 500 циклов сочленений
• Температурный диапазон : от -60 до +155 °C
• Срок сохраняемости : до 15 лет

Конструкция и монтаж

Разъем СНЦ29-61/36В-1-В изготавливается в герметичном исполнении и предназначен для внутреннего монтажа. Сочленение осуществляется с помощью байонетного соединения с розетка ми серии СНЦ23. Контакты разъема покрыты никелем, а монтаж проводов производится методом пайки.

Применение

Эти вилки широко используются в различных электрических устройствах и приборах, требующих надежного соединения в условиях разнообразных климатических условий. Они обеспечивают защиту от несанкционированного соединения благодаря многош Оночной поляризации корпусов. Таким образом, СНЦ29-61/36В-1-В представляет собой надежный и универсальный ком Онент для электрических систем.
