Назначение разъёма СНЦ29-55/33В-1Б-В

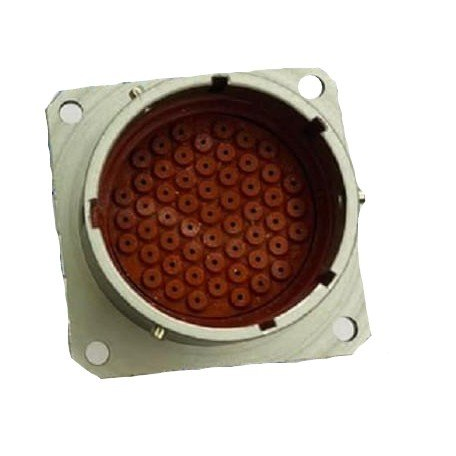

СНЦ29-55/33В-1Б-В — это электрический соединитель (разъём) типа СНЦ29, предназначенный для коммутации электрических цепей и обеспечения надёжной передачи электрического сигнала между различными устройствами и узлами оборудования. Изделие относится к категории СНЦ29 и представляет собой приборную вилку с угловым положением изолятора в корпусе.

Разъём применяется как для постоянного, так и для переменного тока с рабочей частотой до 3 МГц, что делает его универсальным решением для построения электрических систем различного назначения. Основная задача изделия — создание стабильного и долговечного электрического соединения, устойчивого к условиям промышленной эксплуатации.

Подтверждённые особенности и характеристики

Ниже приведены характеристики, соответствующие маркировке и данным каталога. Расшифровка обозначения позволяет точно определить исполнение изделия.

• Тип изделия: разъём типа СНЦ29.
• Количество контактов: 55.
• Условный размер корпуса: 33.
• Часть соединителя: вилка (обозначение «В»).
• Конструктивное исполнение: приборная вилка (обозначение «1»).
• Особенность исполнения: угловое положение изолятора в корпусе вилки (обозначение «Б»).

Маркировка СНЦ29-55/33В-1Б-В читается последовательно: тип серии, число контактов, условный размер корпуса, часть соединителя, конструктивное исполнение и особенность компоновки. Такая структура обозначения позволяет однозначно идентифицировать изделие при подборе и заказе.

Область применения

Разъём СНЦ29-55/33В-1Б-В используется для соединения различных электрических устройств и компонентов, обеспечивая надёжную и стабильную передачу электрического сигнала. Благодаря способности работать как с постоянным, так и с переменным током в диапазоне до 3 МГц, изделие находит применение в разнообразных электрических системах.

Наиболее часто данный соединитель применяется в промышленности и в электротехническом оборудовании, где предъявляются повышенные требования к надёжности соединений. К таким условиям относится работа в составе стационарных и передвижных электрических установок, приборных стоек и прочего оборудования, где важны стабильный контакт и устойчивость к вибрационным и механическим нагрузкам.

Ключевые преимущества и особенности эксплуатации

Конструкция приборной вилки с угловым положением изолятора обеспечивает удобство монтажа в стеснённых условиях, когда требуется организовать подключение под определённым углом к оси корпуса. Это особенно важно при компоновке нескольких разъёмов на одной панели или в ограниченном объёме оборудования.

Большое число контактов — 55 — позволяет передавать через один соединитель множество независимых сигналов и цепей питания, что сокращает количество отдельных разъёмных соединений и упрощает кабельную разводку. Условный размер корпуса 33 определяет габаритные и присоединительные параметры изделия, по которым подбирается ответная часть.

Для получения корректного и долговечного соединения ответная часть должна соответствовать типу СНЦ29, числу контактов 55 и условному размеру корпуса 33. Совместимость по этим параметрам является обязательным условием надёжной работы разъёма в составе электрической цепи.

Итоговая информация

СНЦ29-55/33В-1Б-В — приборная вилка серии СНЦ29 с 55 контактами, условным размером корпуса 33 и угловым положением изолятора в корпусе. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц и применяется в промышленном и электротехническом оборудовании, где требуется высокая надёжность соединений. Артикул изделия — 8239.
