Назначение соединителя

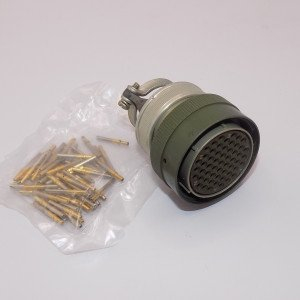

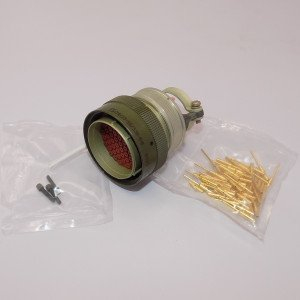

СНЦ29-55/33В-1А-В «5» — это электрический соединитель (разъём) серии СНЦ29, предназначенный для коммутации электрических цепей в электронных и промышленных устройствах. Изделие применяется там, где требуется компактное многоконтактное соединение с надёжным механическим креплением и стабильным электрическим контактом.

Соединитель относится к классу приборных вилок и устанавливается непосредственно на корпус прибора или устройства. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и при повышенной влажности, что делает его пригодным для разных отраслей промышленности.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные в данных о товаре:

• Тип изделия: СНЦ29.
• Количество контактов: 55.
• Условный размер корпуса: 33.
• Часть соединителя: В — вилка.
• Конструктивное исполнение: 1 — приборная вилка.
• Особенность исполнения: А — угловое положение изолятора в корпусе вилки, то есть изолятор внутри корпуса расположен под углом.
• Климатическое исполнение: всеклиматическое.
• Приемка: «5».
• Артикул: 8238.

Обозначение СНЦ29-55/33В-1А-В расшифровывается последовательно: серия СНЦ29, число контактов 55, условный размер корпуса 33, часть соединителя — вилка, конструктивное исполнение 1 — приборная вилка, признак А — угловое положение изолятора в корпусе. Индекс «5» в названии соответствует указанной приемке.

Производитель в предоставленных данных не указан, поэтому конкретные сведения о заводе-изготовителе, стране производства и комплектации поставки не приводятся.

Конструктивные особенности

Ключевая особенность модели — угловое положение изолятора в корпусе вилки. Такое исполнение задаёт определённую ориентацию контактной группы относительно корпуса и позволяет подводить кабель под углом, что бывает удобно при ограниченном монтажном пространстве.

Исполнение «приборная вилка» означает, что изделие предназначено для установки на приборной стороне соединения. Условный размер корпуса 33 определяет габаритный ряд корпуса, а 55 контактов обеспечивают передачу большого числа сигналов или цепей питания через один разъём.

Применение

Соединитель применяется в электронных и промышленных системах, где необходимо объединить в одном разъёме значительное количество электрических цепей. Всеклиматическое исполнение и устойчивость к широкому диапазону температур и влажности позволяют использовать изделие в различных климатических условиях.

Изделие может применяться в составе приборов, оборудования и промышленных установок, требующих многоконтактной коммутации с надёжной фиксацией и стабильным контактом. Благодаря конструктивному исполнению приборной вилки и угловому расположению изолятора, соединитель подходит для монтажа в устройствах с ограниченным внутренним объёмом.

Краткое резюме

1. Тип: СНЦ29, вилка приборная, 55 контактов.
2. Условный размер корпуса: 33.
3. Особенность: угловое положение изолятора в корпусе вилки.
4. Климатическое исполнение: всеклиматическое.
5. Приемка: «5».

СНЦ29-55/33В-1А-В «5» представляет собой многоконтактный приборный соединитель с угловым положением изолятора, рассчитанный на эксплуатацию в разнообразных климатических условиях и предназначенный для применения в электронной и промышленной аппаратуре.
