Назначение соединителя СНЦ29-4/14В-1-В

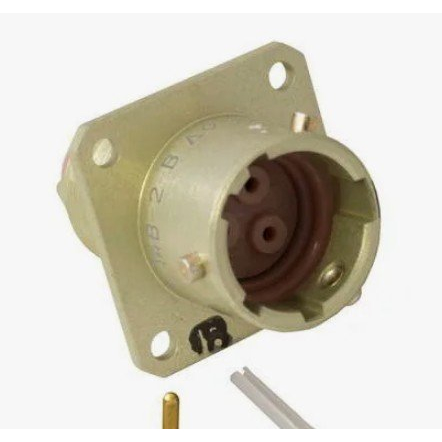

СНЦ29-4/14В-1-В — цилиндрический приборный соединитель серии СНЦ29, выполненный в виде вилки. Изделие предназначено для электрического соединения цепей постоянного и переменного тока, а также для работы в импульсных системах. Соединитель применяется там, где требуется компактное, механически прочное и герметичное сочленение кабеля с прибором или блоком аппаратуры.

Артикул изделия — 8234. Категория — СНЦ29. Конструктивное исполнение 1 соответствует приборной вилке, то есть ответной части, которая устанавливается на корпусе прибора или устройства.

Расшифровка обозначения и конструктивные особенности

• СНЦ29 — серия цилиндрических соединителей.
• 4 — количество контактов.
• 14 — условный размер корпуса, равный 14 миллиметрам.
• В — всеклиматическое климатическое исполнение.
• 1 — конструктивное исполнение, приборная вилка.
• В — угловое положение изолятора; в серии также возможны положения а, б и г в зависимости от установки.

Соединение выполнено байонетного типа, что обеспечивает быстрое сочленение и расчленение. Корпуса имеют многошпоночную поляризацию, а изоляторы допускают многопозиционную установку. Эти решения исключают несанкционированное или ошибочное сочленение соединителей и гарантируют правильное взаимное расположение контактов.

Электрические параметры

• Максимальное рабочее напряжение — 700 вольт.
• Рабочая токовая нагрузка на контакт: 3 ампера при диаметре контакта 1,0 миллиметра; 6 ампер при диаметре 1,5 миллиметра; 9 ампер при диаметре 2,0 миллиметра.
• Сопротивление изоляции — не менее 5000 мегаом.
• Количество сочленений и расчленений — до 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — до 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Изделие устойчиво к механическим воздействиям и вибрациям, что позволяет использовать его в различных условиях эксплуатации, включая подвижные и вибронагруженные объекты.

Область применения

Соединители серии СНЦ29 широко применяются в промышленности и технике, обеспечивая надёжное соединение в электрических системах. Конкретно данная модель с четырьмя контактами и корпусом размером 14 миллиметров подходит для подключения цепей управления, сигнализации и питания в составе приборов и блоков аппаратуры.

Байонетный замок упрощает монтаж и обслуживание, а многопозиционная установка изоляторов и многошпоночная поляризация корпусов позволяют собирать несколько независимых соединений без риска их взаимного рассоединения. Всеклиматическое исполнение и стойкость к вибрациям делают СНЦ29-4/14В-1-В пригодным как для стационарного оборудования, так и для техники, работающей в сложных условиях.

Таким образом, СНЦ29-4/14В-1-В представляет собой надёжное решение для подключения электрических цепей постоянного, переменного тока и импульсных сигналов в широком диапазоне температур и механических нагрузок.
