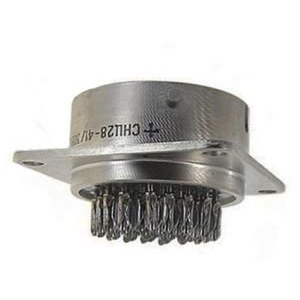

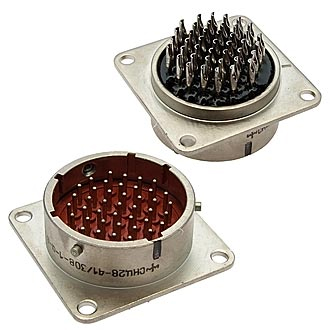

СНЦ29-41/30В-1-В

Цена:

1150 ₽

Технические характеристики

СНЦ29-41/30В-1-В

Соединитель СНЦ29-41/30В-1-В представляет собой приборную вилку , предназначенную для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Он может использоваться при напряжении до 700 В (амплитудное значение) и имеет 41 контакт с условным размером корпуса 30 мм .

Основные характеристики

Тип соединителя : цилиндрический, низкочастотный, герметичный.
Рабочая температура : от -60 до +155 °C.
Минимальная наработка : 1000 часов.
Количество сочленений-расчленений : 500.
Покрытие контактов : никель.
Способ монтажа проводов : пайка.

Конструкция

вилки СНЦ29 изготавливаются в герметичном исполнении и имеют байонетное соединение. Они сочленяются с розетка ми типа СНЦ23. вилки обладают многошпоночной поляризацией корпуса и многопозиционной установкой изолятора, что предотвращает несанкционированное соединение.

Применение

Соединители СНЦ29 предназначены для использования в радиоэлектронной аппаратуре как общего, так и специального назначения. Они обеспечивают надежное соединение и разъединение электрических цепей, что делает их подходящими для различных промышленных и научных приложений.

Условное обозначение

Расшифровка обозначения СНЦ29-41/30В-1-В:

СНЦ29 — тип соединителя;
41 — количество контактов;
30 — условный размер корпуса;
В — вид корпуса вилка ;
1 — конструктивное исполнение (приборная вилка).

Соединитель СНЦ29-41/30В-1-В является надежным выбором для применения в сложных климатических условиях благодаря своему всеклиматическому исполнению и высокому качеству материалов.

Описание

Назначение соединителя СНЦ29-41/30В-1-В

Соединитель СНЦ29-41/30В-1-В представляет собой приборную вилку цилиндрического типа, предназначенную для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие относится к категории низкочастотных герметичных соединителей и применяется в радиоэлектронной аппаратуре общего и специального назначения.

Вилка рассчитана на работу при напряжении до 700 В (амплитудное значение) и обеспечивает надёжное соединение и разъединение электрических цепей. Благодаря герметичному исполнению и всеклиматическому конструктиву соединитель подходит для эксплуатации в сложных климатических условиях.

Подтверждённые технические особенности

Тип соединителя: цилиндрический, низкочастотный, герметичный.
Количество контактов: 41.
Условный размер корпуса: 30 мм.
Максимальное рабочее напряжение: до 700 В (амплитудное значение).
Рабочий диапазон температур: от минус 60 до плюс 155 градусов Цельсия.
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: 500 циклов.
Покрытие контактов: никель.
Способ монтажа проводов: пайка.
Вид корпуса: вилка.
Конструктивное исполнение: приборная вилка.

Конструкция и совместимость

Вилки СНЦ29 изготавливаются в герметичном исполнении и оснащены байонетным соединением, которое обеспечивает быструю и надёжную фиксацию при сочленении. Соединители данного типа сочленяются с розетками типа СНЦ23.

Конструкция вилки предусматривает многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Эти решения предотвращают несанкционированное соединение и исключают возможность неправильного сочленения разъёмов. Приборное исполнение делает вилку удобной для монтажа на корпусах аппаратуры и в составе кабельных сборок.

Область применения

Соединители СНЦ29-41/30В-1-В предназначены для использования в радиоэлектронной аппаратуре как общего, так и специального назначения. Они обеспечивают надёжную коммутацию электрических цепей и подходят для различных промышленных и научных приложений.

Благодаря всеклиматическому исполнению и высокому качеству материалов вилка может применяться в условиях повышенных и пониженных температур, а также в составе оборудования, где предъявляются требования к герметичности соединений. Изделие подходит для цепей постоянного, переменного тока частотой до 3 МГц и импульсного тока.

Расшифровка условного обозначения

Обозначение СНЦ29-41/30В-1-В расшифровывается следующим образом:

СНЦ29 — тип соединителя.
41 — количество контактов.
30 — условный размер корпуса в миллиметрах.
В — вид корпуса, вилка.
1 — конструктивное исполнение, приборная вилка.

Краткие итоги

Соединитель СНЦ29-41/30В-1-В — герметичная приборная вилка с 41 контактом, байонетным соединением, никелевым покрытием контактов и пайкой проводов. Изделие совместимо с розетками типа СНЦ23, рассчитано на напряжение до 700 В (амплитудное значение), рабочий диапазон температур от минус 60 до плюс 155 градусов Цельсия, минимальную наработку 1000 часов и 500 циклов сочленений-расчленений. Артикул товара — 8237, категория — СНЦ29.
