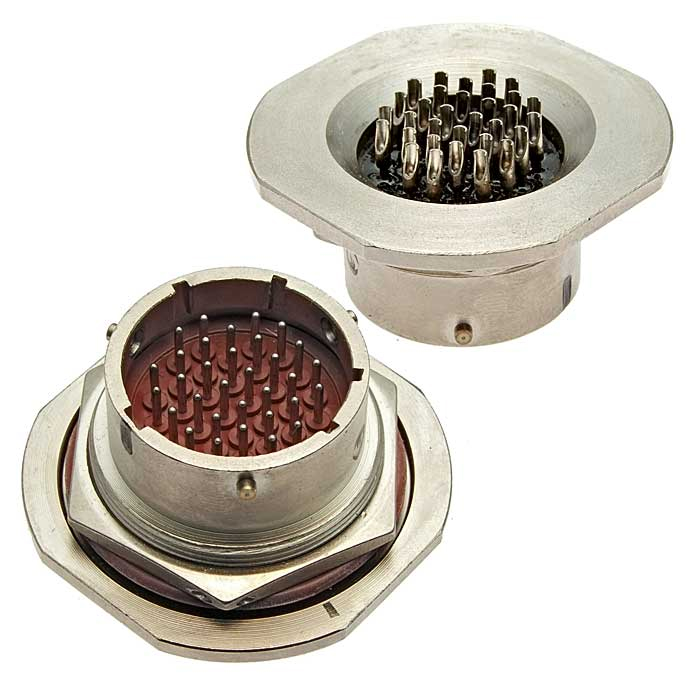

Соединитель СНЦ29-41/30В-1-Б-В представляет собой приборную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Основные характеристики соединителя включают:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, герметичный.
• Количество контактов : 41.
• Условный размер корпуса : 30 мм.
• Максимальное рабочее напряжение : до 700 В (амплитудное значение).
• Рабочая температура : от -60 до +155 °C.
• Количество сочленений-расчленений : 500.
• Минимальная наработка : 1000 часов в стандартных условиях; до 100000 часов в облегчённом режиме.
• Гарантийный срок хранения : не менее 15 лет со дня изготовления.

Конструктивные особенности

СНЦ29-41/30В-1-Б-В изготавливается в герметичном исполнении и предназначен для внутреннего монтажа. Сочленение с розетка ми осуществляется через байонетное соединение. вилка имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что предотвращает случайное неправильное соединение.

Применение

Соединители данного типа применяются в радиоэлектронной аппаратуре общего и специального назначения, обеспечивая надежное соединение и разъединение электрических цепей. Они используются в различных устройствах, где необходима высокая степень защиты и устойчивость к неблагоприятным климатическим условиям.

Расшифровка обозначения

Обозначение СНЦ29-41/30В-1-Б-В можно расшифровать следующим образом:

• СНЦ29 — тип соединителя;
• 41 — количество контактов;
• 30 — условный размер корпуса;
• В — вилка ;
• 1 — конструктивное исполнение (приборная вилка);
• Б — угловое положение изолятора в корпусе вилки;
• В — всеклиматическое исполнение.

Эти характеристики делают СНЦ29-41/30В-1-Б-В подходящим выбором для применения в сложных условиях эксплуатации.
