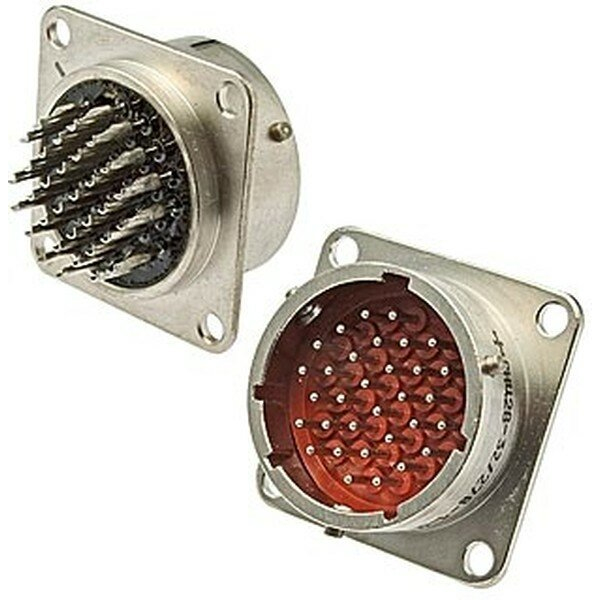

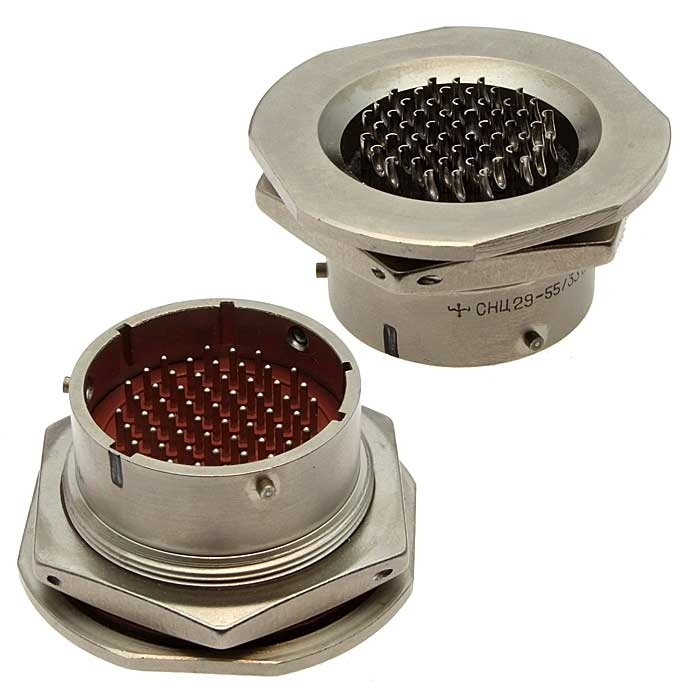

Назначение соединителя СНЦ29-32/27В-1-Г-В

Соединитель СНЦ29-32/27В-1-Г-В представляет собой приборную вилку серии СНЦ29 и предназначен для использования в различных электрических цепях. Изделие применяется для коммутации постоянного, переменного и импульсного тока. Допустимое рабочее напряжение достигает 700 В, а рабочая частота переменного тока — до 3 МГц.

Основное назначение данной вилки — совместная работа с кабельными розетками серии СНЦ23. Благодаря такому сочетанию формируется разъёмное соединение, используемое в составе электрических жгутов, блоков и приборов. Изделие относится к классу приборных вилок, то есть монтируется непосредственно на корпусе оборудования или на кабельной сборке.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются следующими характеристиками, указанными для серии СНЦ29:

• Тип соединителя — СНЦ29.
• Количество контактов — 32.
• Условный размер корпуса — 27.
• Конструктивное исполнение — приборная вилка, исполнение 1.
• Угловое положение изолятора в корпусе вилки обозначено буквой «Г».
• Исполнение — всеклиматическое.
• Тип сочленения — байонетное.
• Покрытие контактов — никель.
• Способ монтажа проводов — пайка.

Соединители серии СНЦ29 обеспечивают высокую герметичность и надёжность при эксплуатации во всеклиматических условиях. Изделие изготавливается в соответствии с техническими условиями ГЕ0.367.241ТУ и БР0.364.038 ТУ, что подтверждает соответствие установленным требованиям к данной группе разъёмов.

Область применения и условия эксплуатации

Благодаря всеклиматическому исполнению вилка СНЦ29-32/27В-1-Г-В может применяться в аппаратуре, работающей при воздействии повышенной влажности, перепадов температуры и других неблагоприятных факторов внешней среды. Это делает её пригодной для использования в составе промышленного, транспортного и специального оборудования, где предъявляются повышенные требования к надёжности электрических соединений.

Байонетное сочленение обеспечивает быстрое и надёжное соединение вилки с ответной кабельной розеткой серии СНЦ23, а также исключает самопроизвольное разъединение при вибрации и механических нагрузках. Пайка проводов к контактам с никелевым покрытием обеспечивает стабильный электрический контакт и долговечность соединения.

Ключевые преимущества серии

1. Работа с постоянным, переменным и импульсным током при напряжении до 700 В.
2. Высокая герметичность и надёжность во всеклиматических условиях.
3. Совместимость с кабельными розетками серии СНЦ23.
4. 32 контакта и корпус условного размера 27 для монтажа в составе многожильных соединений.

Таким образом, СНЦ29-32/27В-1-Г-В является приборной вилкой с угловым положением изолятора, обозначенным буквой «Г», предназначенной для построения надёжных электрических соединений в составе ответственных систем. Артикул изделия — 8232, категория — СНЦ29.
