Назначение

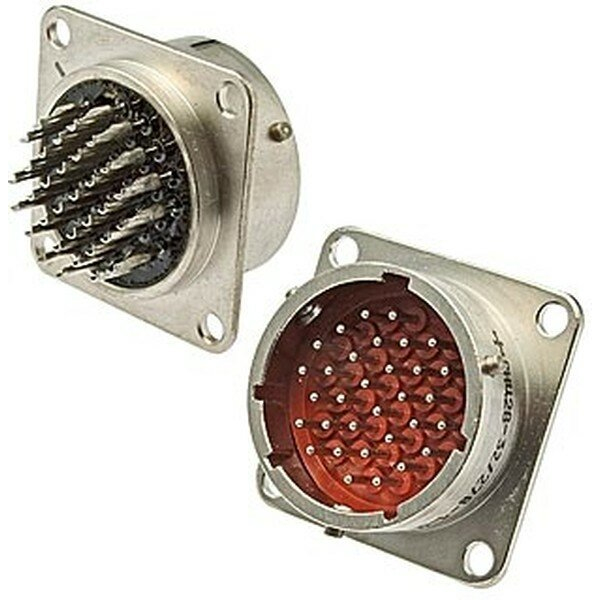

СНЦ29-32/27В-1-В — это приборная вилка цилиндрического типа, предназначенная для использования в электрических цепях постоянного и переменного тока, а также в импульсных системах. Изделие применяется для внутреннего монтажа и обеспечивает надёжное электрическое соединение в составе разъёмных узлов.

Вилка сочетается с розетками типа СНЦ23 и СНЦ231, что делает её универсальной при построении как новых, так и ремонтных соединений в радиоэлектронной аппаратуре.

Основные технические характеристики

• Количество контактов: 32
• Условный размер корпуса: 27 мм
• Рабочая токовая нагрузка на контакт: 3 А
• Максимальная токовая нагрузка: 6 А для проводов диаметром 1,0 мм; 12 А для проводов диаметром 1,5 мм; 18 А для проводов диаметром 2,0 мм
• Максимальное рабочее напряжение: до 700 В (амплитудное значение)
• Сопротивление изоляции: не менее 5000 МОм
• Тип соединения: байонетный

Конструктивные особенности

СНЦ29-32/27В-1-В изготавливается в герметичном исполнении, что обеспечивает защиту от внешних воздействий. Вилки имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение и исключает ошибку при стыковке.

Монтаж проводов осуществляется методом пайки, что обеспечивает стабильный и долговечный электрический контакт. Конструкция рассчитана на внутренний монтаж.

Применение

Вилки предназначены для внутреннего монтажа и могут эксплуатироваться в различных климатических условиях. Благодаря герметичному исполнению и стойкости к внешним воздействиям они подходят для применения в электрических системах, где требуется высокая степень защиты и надёжность соединения.

Совместимость с розетками типа СНЦ23 и СНЦ231 расширяет область применения и позволяет использовать вилку в составе уже существующих разъёмных узлов.

Дополнительные сведения

• Срок службы: не менее 1000 часов
• Срок хранения: до 15 лет
• Возможна поставка с металлическими заглушками для защиты от загрязнений и механических повреждений

Таким образом, СНЦ29-32/27В-1-В представляет собой надёжное решение для подключения в электрических системах, обеспечивая высокую степень защиты и долговечность эксплуатации.
