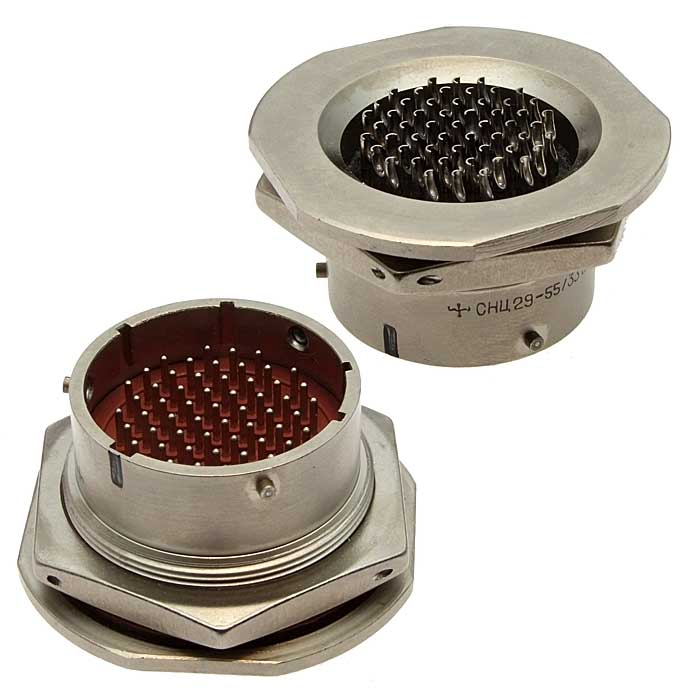

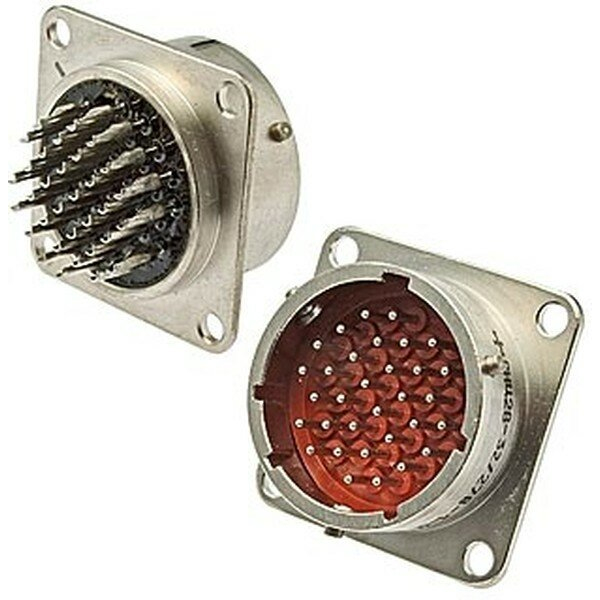

Назначение соединителя СНЦ29-32/27В-1А-В

Соединитель СНЦ29-32/27В-1А-В относится к группе цилиндрических электрических разъёмов типа СНЦ29. Такие соединители предназначены для использования в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется для создания разъёмного электрического соединения между отдельными блоками, узлами и кабельными сборками, когда требуется передача сигнала или питания через несколько независимых контактов одновременно.

Артикул товара — 8233. Категория — СНЦ29. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе в описании не приводятся.

Подтверждённые особенности и технические признаки

Маркировка СНЦ29-32/27В-1А-В содержит несколько смысловых обозначений, каждое из которых описывает определённую характеристику изделия. Ниже перечислены подтверждённые параметры, указанные для данного соединителя.

• Тип соединителя — СНЦ29.
• Количество контактов — 32.
• Условный размер корпуса — 27.
• Часть соединителя — вилка, обозначение «В».
• Конструктивное исполнение — 1, то есть приборная вилка.
• Исполнение — всеклиматическое.
• Особенность — индекс «А», означающий угловое положение изолятора в корпусе вилки.

Сочетание этих признаков определяет область применения и способ монтажа изделия. Приборное исполнение означает, что вилка рассчитана на закрепление на корпусе прибора или блока, а не на кабеле. Угловое положение изолятора задаёт ориентацию контактной группы относительно корпуса и важно при стыковке с ответной частью.

Электрические цепи и частотный диапазон

Соединитель рассчитан на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Это позволяет использовать его как для передачи питания, так и для коммутации сигнальных линий в пределах указанного частотного диапазона. Наличие 32 контактов обеспечивает одновременное подключение нескольких независимых цепей через один разъём.

Климатическое исполнение

Всеклиматическое исполнение указывает на то, что изделие предназначено для эксплуатации в различных климатических условиях. Такой разъём подходит для применения в составе оборудования, работающего в разных регионах и средах, где требуется устойчивость к воздействию внешних факторов.

Применение

Благодаря цилиндрической конструкции, значительному числу контактов и всеклиматическому исполнению соединитель СНЦ29-32/27В-1А-В находит применение в электронике и промышленной автоматике. Он обеспечивает надёжное соединение и стабильную работу в различных климатических условиях.

Типовые направления использования включают:

1. Соединение блоков и узлов в промышленном и измерительном оборудовании.
2. Коммутацию кабельных сборок в системах автоматики.
3. Передачу питания и сигналов в электронных устройствах, где требуется многоконтактный разъём.
4. Применение в составе приборов, эксплуатируемых в разных климатических зонах.

Приборное исполнение вилки делает её удобной для установки на корпусе устройства, а угловое положение изолятора позволяет согласовать разъём с компоновкой прибора и обеспечить правильную стыковку с ответной частью. Для корректного подбора ответного соединителя следует учитывать тип, условный размер корпуса 27, число контактов 32 и конструктивное исполнение.

Краткое резюме

СНЦ29-32/27В-1А-В — это приборная вилка типа СНЦ29 с 32 контактами, условным размером корпуса 27, всеклиматическим исполнением и угловым положением изолятора в корпусе. Изделие предназначено для электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока и применяется в электронике и промышленной автоматике, обеспечивая надёжное соединение и стабильную работу в различных климатических условиях.
