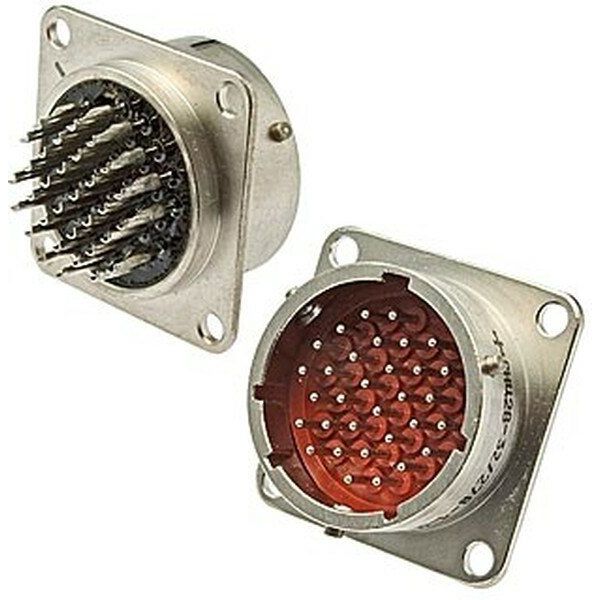

СНЦ29-32/27В-1-Б-В — это приборная вилка, относящаяся к типу соединителей СНЦ29. Она предназначена для работы в электрических цепях как постоянного, так и переменного тока (частота до 3 МГц), а также в импульсных токах. вилка выполнена в герметичном исполнении, что делает её подходящей для внутреннего монтажа в различных устройствах.

Основные характеристики

• Количество контактов : 32
• Условный размер корпуса : 27 мм
• Конструктивное исполнение : 1 (приборная вилка)
• Особенности : Б (угловое положение изолятора в корпусе вилки)
• Исполнение : всеклиматическое

Технические параметры

• Рабочая токовая нагрузка на контакт : до 3 А
• Максимальная токовая нагрузка : до 6 А для проводников диаметром 1,0 мм
• Максимальное рабочее напряжение : 700 В (амплитудное значение)
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов сочленения/расчленения : 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : 15 лет

Применение

СНЦ29-32/27В-1-Б-В используется в различных областях, включая промышленность и электронику, благодаря своей надежности и устойчивости к внешним воздействиям. вилки этого типа сочленяются с розетка ми серии СНЦ23, обеспечивая надежное соединение.Данная модель разъема обеспечивает многошпоночную поляризацию и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение. Монтаж проводов осуществляется методом пайки, а контакты покрыты никелем для повышения коррозионной стойкости.
