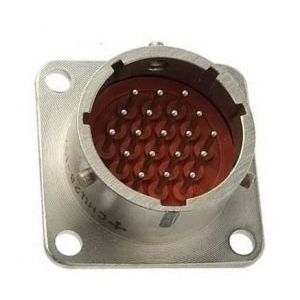

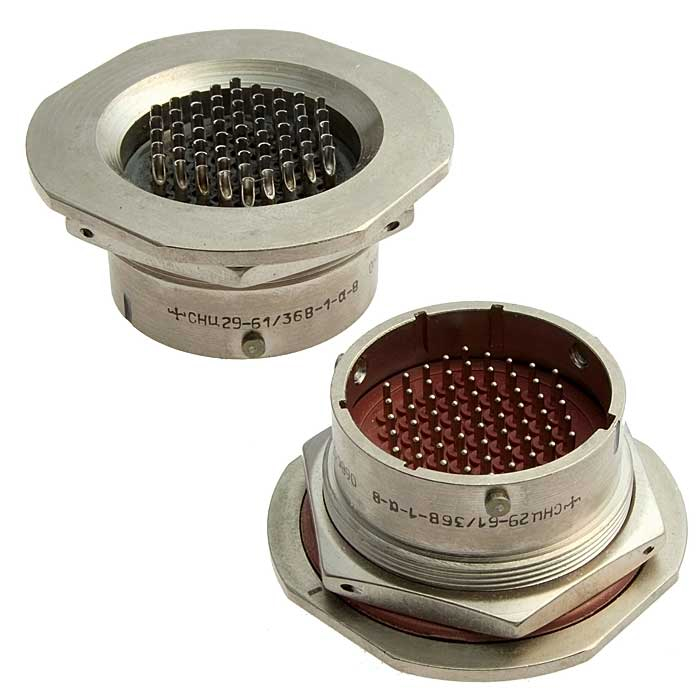

Назначение разъема СНЦ29-19/22В-1-А-В

СНЦ29-19/22В-1-А-В представляет собой высокогерметичный приборный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для надежного соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, в том числе при воздействии импульсного тока.

Разъем относится к категории СНЦ29 и изготавливается в герметичном исполнении, что обеспечивает стабильную работу в условиях повышенных требований к изоляции и защите контактов от внешней среды.

Конструктивные особенности и технические характеристики

Конструкция разъема включает многошпоночную поляризацию, которая исключает несанкционированное сочленение с неподходящими ответными частями. Соединение выполнено байонетного типа, что упрощает фиксацию и расфиксацию при монтаже и эксплуатации. Монтаж проводов осуществляется пайкой. Контакты имеют никелевое покрытие.

Основные подтвержденные параметры изделия:

• количество контактов — 19;
• условный размер корпуса — 22 мм;
• рабочий ток на контакт — от 3 до 9 А;
• тип сочленения — байонетный;
• покрытие контактов — никель;
• монтаж проводов — пайка.

Разъемы СНЦ29 предназначены для внутреннего монтажа и соответствуют техническим условиям бР0.364.038ТУ. Изделие может поставляться с металлическими заглушками для защиты от загрязнений.

Условия эксплуатации

СНЦ29-19/22В-1-А-В рассчитан на работу в широком диапазоне температур от минус 60 до плюс 200 градусов Цельсия, что позволяет применять его в различных климатических условиях. Разъем обладает высокой стойкостью к механическим воздействиям, включая вибрацию и ударные нагрузки.

Герметичное исполнение и многошпоночная поляризация дополняют эксплуатационные свойства изделия, обеспечивая надежность соединения при интенсивных внешних воздействиях.

Область применения

Данные разъемы широко применяются в радиоэлектронной аппаратуре специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей, в том числе в составе ответственных устройств, где требуется устойчивость к температуре, вибрации и ударным нагрузкам.

Разъем подходит для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В, включая режимы с импульсным током. Артикул изделия — 8228.
