| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
8228СНЦ29-19/22В-1-А-В |  | ПОД ЗАКАЗ | 450 ₽ | |||||
8229СНЦ29-19/24В-1А-В | «5» |  | ПОД ЗАКАЗ | |||||
8230СНЦ29-32/27В-1-Б-В |  | ПОД ЗАКАЗ | 1150 ₽ | |||||

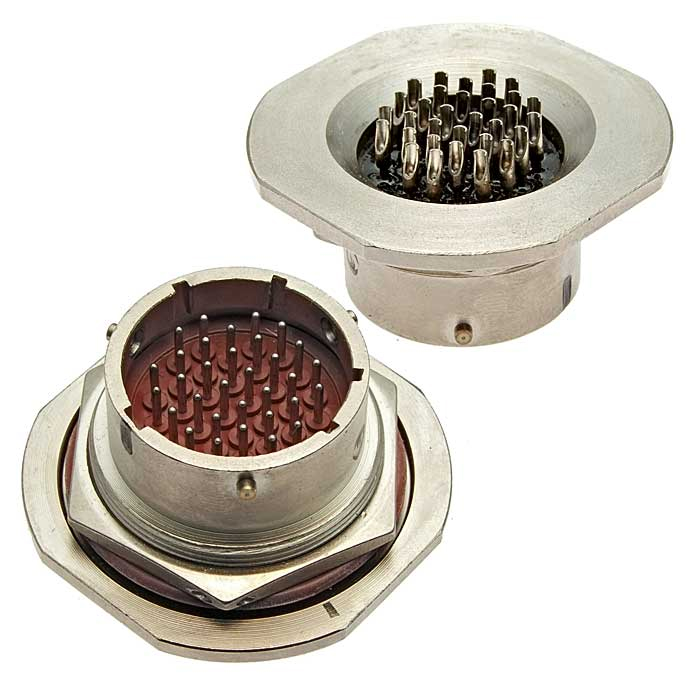

8231СНЦ29-32/27В-1-В |  | ПОД ЗАКАЗ | 1150 ₽ | |||||
8232СНЦ29-32/27В-1-Г-В |  | ПОД ЗАКАЗ | ||||||
8233СНЦ29-32/27В-1А-В |  | ПОД ЗАКАЗ | ||||||
8234СНЦ29-4/14В-1-В |  | ПОД ЗАКАЗ | 5600 ₽ | |||||
8235СНЦ29-41/30В-1-А-В |  | ПОД ЗАКАЗ | ||||||
8236СНЦ29-41/30В-1-Б-В |  | ПОД ЗАКАЗ | 1150 ₽ | |||||
8237СНЦ29-41/30В-1-В |  | ПОД ЗАКАЗ | 1150 ₽ | |||||

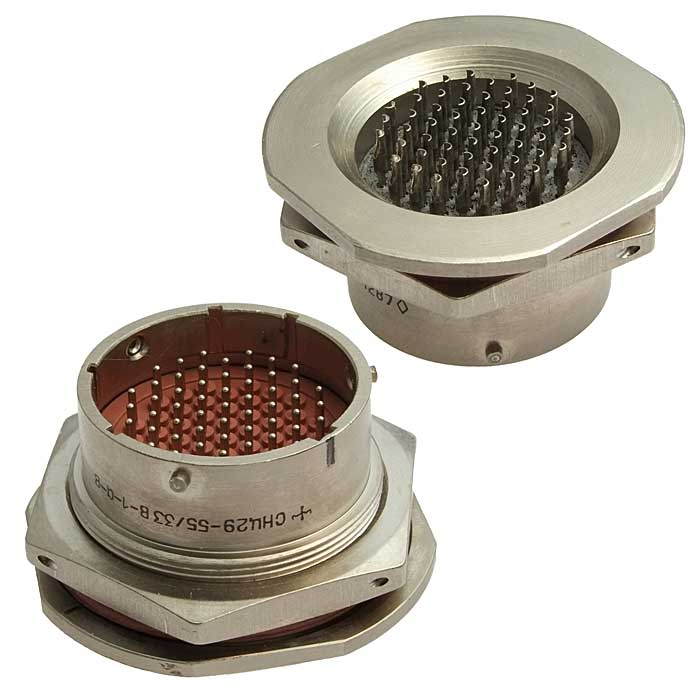

8238СНЦ29-55/33В-1А-В | «5» |  | ПОД ЗАКАЗ | |||||
8239СНЦ29-55/33В-1Б-В |  | ПОД ЗАКАЗ | ||||||
8240СНЦ29-55/33В-1Г-В |  | ПОД ЗАКАЗ | ||||||
8241СНЦ29-61/36В-1-В | «5» |  | ПОД ЗАКАЗ | |||||
8242СНЦ29-61/36В-1А-В |  | ПОД ЗАКАЗ | ||||||

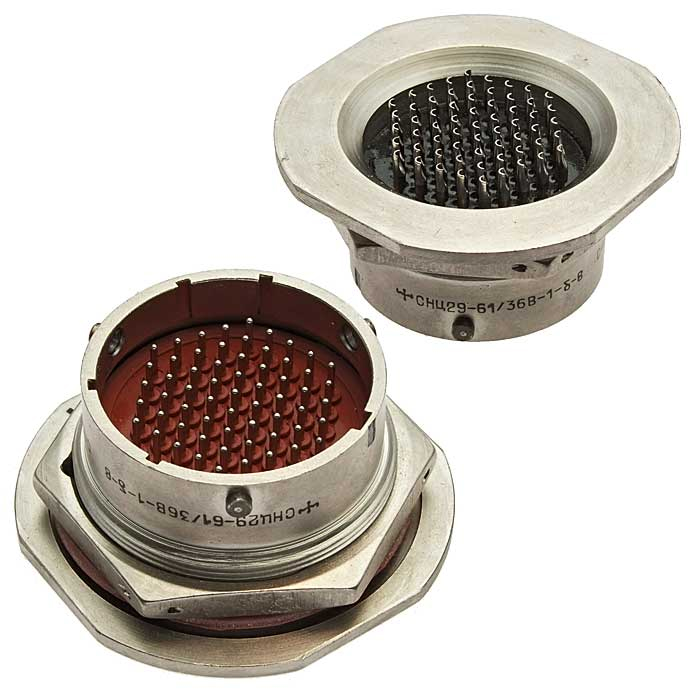

8243СНЦ29-61/36В-1Б-В |  | ПОД ЗАКАЗ |
Соединители СНЦ29— это цилиндрические низкочастотные соединители (приборные вилки), предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 700 В (амплитудное значение) |
| Рабочий ток на контакт | от 6 А до 18 А (в зависимости от диаметра контакта) |
| Количество контактов | от 3 до 55–61 шт. (зависит от диаметра корпуса) |
| Диаметр корпуса | 14–39 мм (условные размеры: 14/18/22/24/27/30/33/36/39) |
| Диаметр контактов | 1 мм, 1,5 мм, 2 мм |
| Сопротивление контакта | не более 15 мОм (1 мм), 10 мОм (1,5 мм), 8 мОм (2 мм) |
| Сопротивление изоляции | не менее 5000 МОм в нормальных климатических условиях |
Конструктивные особенности
Герметичное исполнениебез кожуха — утечка воздуха через вилки с индексом «В» не допускается
Байонетная фиксациясочленённого положения
Многошпоночная поляризациякорпуса (пятишпоночная)
Многопозиционная установка изоляторав корпусе
Покрытие контактов— никель
Монтаж проводов— пайкой
Всевклиматическое исполнение[В] для внутреннего монтажа
Совместимость
Соединители СНЦ29 сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241 ТУ (или ГЕ0.364.241 ТУ).
Технические условия и производитель
ТУ: бР0.364.038 ТУ (или СКНЦ.5523.127 ТУ)
Производитель: АО «Электросоединитель» (Россия)
Категория качества: «ОТК», «ОСМ»
Гарантийные показатели
Срок хранения: не менее 15 лет со дня изготовления
Гарантийная наработка:
1000 часов во всех режимах и условиях, допускаемых ТУ
100000 часов в облегчённом режиме
Герметичность: скорость утечки гелия не более 0,005 Па∙см³∙с⁻¹ при перепаде давления до 0,2 Па
