Назначение

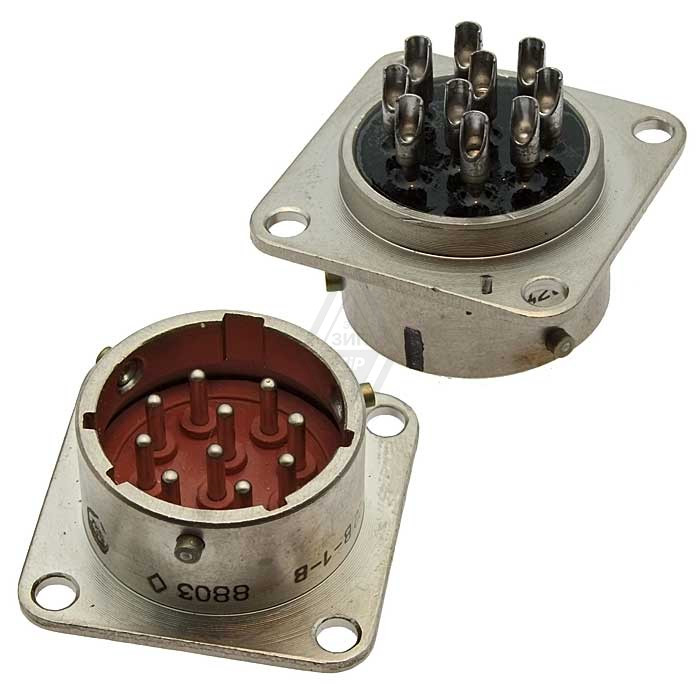

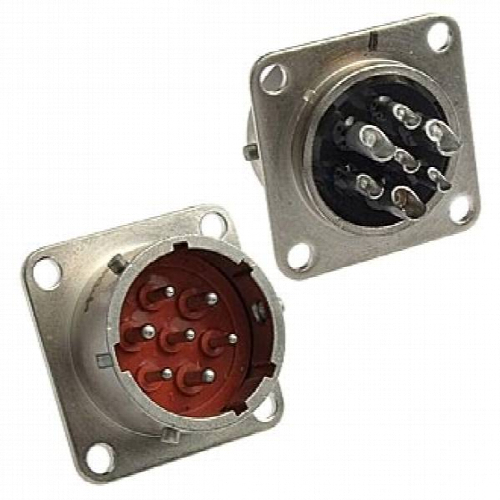

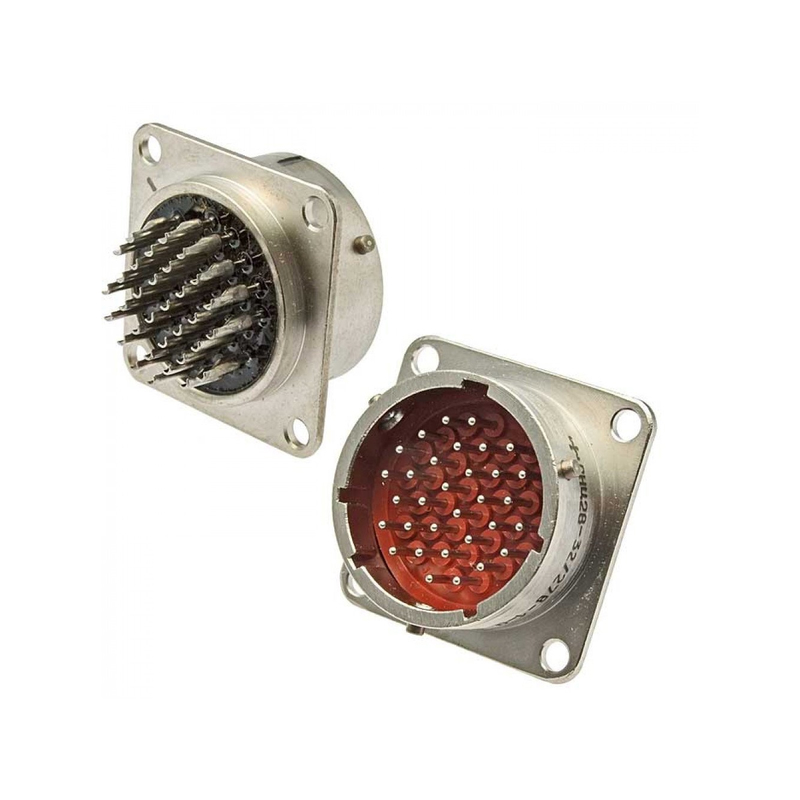

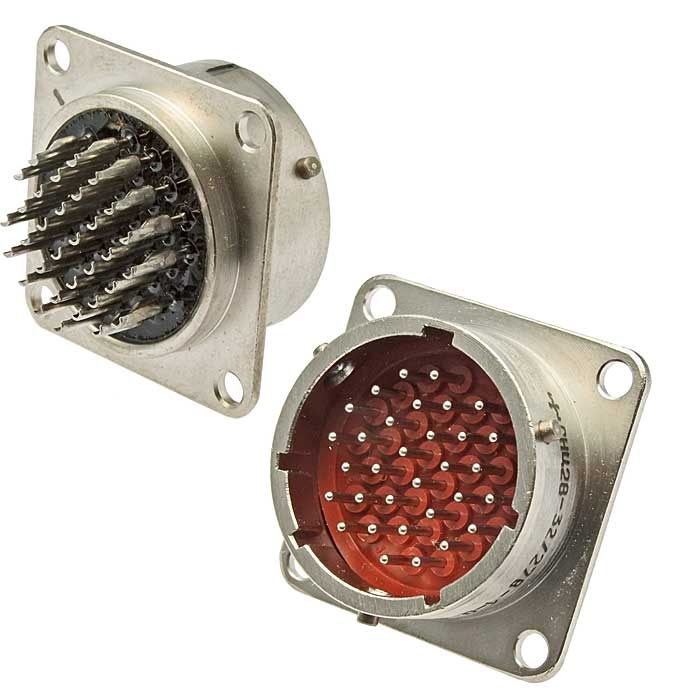

СНЦ28-7/22В-1-В — приборная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных системах. Соединитель обеспечивает надёжную коммутацию электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Исполнение с одной заглушкой предусматривает защиту одного из монтажных отверстий корпуса, что позволяет применять изделие в конфигурациях, где часть контактов не задействована или требуется герметизация незанятого вывода. Вилка работоспособна как при нормальном атмосферном давлении, так и при пониженном.

Технические характеристики

Основные параметры соединителя подтверждены конструкторской документацией и приведены ниже.

• Количество контактов: 7.
• Условный размер корпуса: 22.
• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм: до 6 А рабочая и до 12 А максимальная.
• Максимальная токовая нагрузка на контакт диаметром 2 мм: до 9 А рабочая и до 18 А максимальная.
• Сопротивление контактов: не более 10 мОм и 8 мОм в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 155 °C.
• Количество циклов соединения и разъединения: до 500 раз.
• Минимальная наработка: 1000 часов.

Конструктивные особенности

Вилка СНЦ28-7/22В-1-В выполнена в герметичном исполнении, что обеспечивает устойчивую работу в различных климатических условиях. Сочленение с розетками осуществляется посредством байонетной фиксации, которая гарантирует надёжное и быстроразъёмное соединение.

Контактная группа покрыта никелем, что снижает переходное сопротивление и повышает коррозионную стойкость. Монтаж проводов производится методом пайки. Наличие одной заглушки входит в конструкцию изделия и учитывается при подключении.

Применение

Соединитель применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное соединение электрических цепей. Вилки СНЦ28 могут эксплуатироваться при нормальном давлении и в условиях пониженного атмосферного давления, что расширяет область их использования.

Благодаря широкому температурному диапазону и стойкости к нагрузкам изделие подходит для систем, работающих в жёстких условиях: бортовой аппаратуры, измерительных комплексов и импульсных устройств. При монтаже важно соблюдать полярность и не превышать указанные значения тока и напряжения на контакт.

Структура обозначения

Маркировка СНЦ28-7/22В-1-В расшифровывается следующим образом: СНЦ28 — тип соединителя; 7 — количество контактов; 22 — условный размер корпуса; В — признак того, что это вилка; 1 — конструктивное исполнение, то есть приборная вилка.

Артикул изделия — 8227. Изделие относится к категории СНЦ28. Производитель в предоставленных данных не указан. Сведения о комплектации ограничиваются конструкцией с одной заглушкой; иные принадлежности в описании не заявлены.
