Назначение соединителя СНЦ28-7/22В-1-В

СНЦ28-7/22В-1-В — приборная вилка серии СНЦ28, предназначенная для коммутации электрических цепей в составе радиоэлектронной аппаратуры общего и специального назначения. Разъём применяется в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсного тока. Исполнение без заглушек означает, что изделие поставляется без защитных колпачков на контактной части.

Соединитель рассчитан на внутренний монтаж: он устанавливается внутри корпуса прибора или блока, где требуется надёжное и многократно разъёмное электрическое соединение с фиксацией байонетного типа.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в цепях с повышенными требованиями к стабильности контакта.

• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Токовая нагрузка для контакта диаметром 1,5 мм: рабочая — 6 А, максимальная — 12 А.
• Токовая нагрузка для контакта диаметром 2 мм: рабочая — 9 А, максимальная — 18 А.
• Сопротивление контактов: не более 10 мОм для контактов диаметром 1,5 мм и не более 8 мОм для контактов диаметром 2 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур: от минус 60 °C до плюс 155 °C.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: до 15 лет.

Указанные значения позволяют использовать вилку как в низковольтных сигнальных цепях, так и в цепях с относительно высоким напряжением и током, включая импульсные режимы работы.

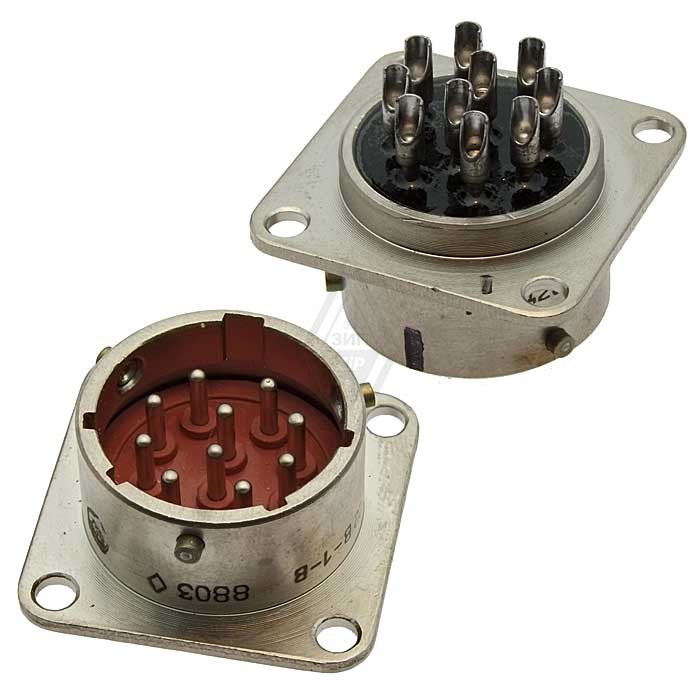

Конструкция и особенности исполнения

СНЦ28-7/22В-1-В имеет байонетное соединение, обеспечивающее быструю и надёжную фиксацию ответной части. Корпус соединителя выполнен в герметичном исполнении. Установка проводов производится методом пайки, а покрытие контактов выполнено из никеля. Предусмотрена многошпоночная поляризация корпуса, исключающая неправильное сочленение, а также многопозиционная установка изолятора, что расширяет варианты компоновки при монтаже.

Обозначение изделия расшифровывается так: СНЦ28 — тип соединителя, 7 — количество контактов, 22 — условный размер корпуса, В — вилка, 1 — конструктивное исполнение (приборная вилка). Модификация поставляется без заглушек.

Область применения

Соединитель подходит для эксплуатации в радиоэлектронной аппаратуре, где необходимы устойчивость к широкому диапазону температур, герметичность и стабильные электрические параметры контактной группы. Байонетный механизм и поляризация корпуса удобны при частом сочленении в условиях ограниченного доступа, а паяное присоединение проводов обеспечивает надёжный электрический контакт.
