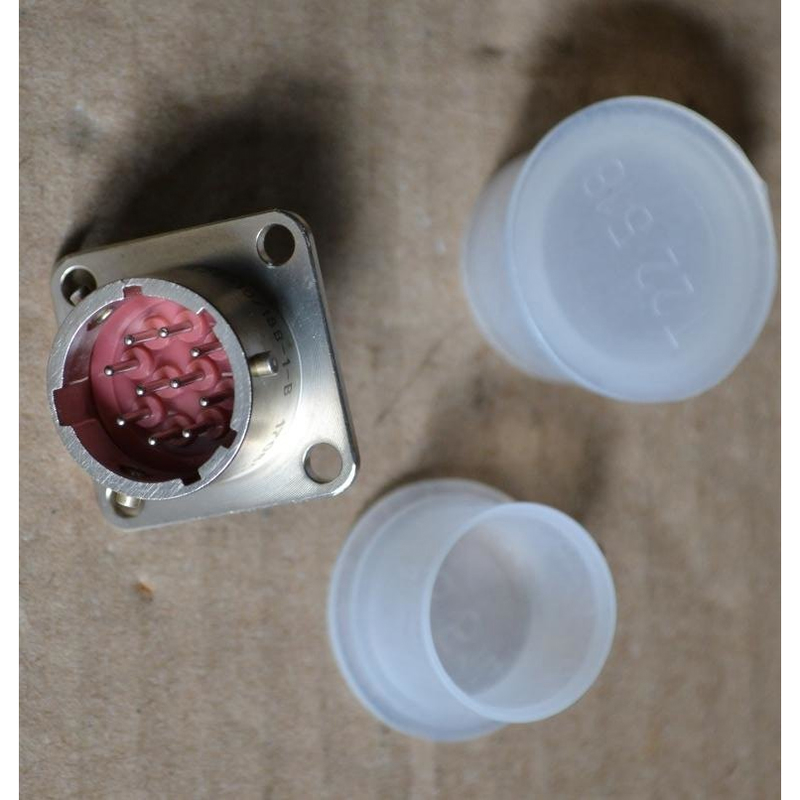

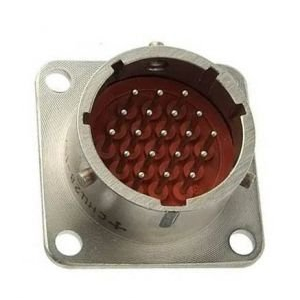

Назначение соединителя СНЦ28-7/22В-1-В

Соединитель СНЦ28-7/22В-1-В (артикул 8225, категория СНЦ28) представляет собой приборный разъем, предназначенный для работы в электрических цепях. Его основная задача — обеспечение надежного электрического соединения между отдельными узлами, блоками и приборами, а также между оборудованием и кабельной сетью. Устройство применяется там, где требуется стабильная передача сигнала или питающего напряжения при сохранении высокой изоляции между контактами.

Данный соединитель относится к категории приборных разъемов, то есть ориентирован прежде всего на использование в составе электронной и электротехнической аппаратуры, а не на бытовые сети общего назначения. Это определяет набор его характеристик: повышенное рабочее напряжение, нормированное сопротивление изоляции и герметичная конструкция.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные для данной модели. Значения приведены в том виде, в каком они заявлены, без дополнительных допущений.

• Количество контактов: 7.
• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Рабочий ток: устройство подходит для цепей постоянного и переменного тока с частотой до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление контактов: от 8 до 10 мОм.
• Диаметр контактов: 1 мм.
• Масса: 90 г.

Указанные значения сопротивления изоляции и контактов являются важными эксплуатационными параметрами. Высокое сопротивление изоляции (не менее 5000 МОм) свидетельствует о малых утечках между токоведущими частями, что особенно важно при работе с напряжением до 700 В. Низкое и стабильное сопротивление контактов (от 8 до 10 мОм) снижает потери и нагрев в месте соединения.

Особенности конструкции

Соединитель имеет герметичную конструкцию, которая обеспечивает защиту от воздействия окружающей среды. Это позволяет использовать его в условиях, где присутствуют влага, пыль или другие внешние факторы, способные нарушить работу обычных негерметичных разъемов. Диаметр контактов 1 мм делает устройство совместимым с различными типами оборудования, рассчитанного на соответствующие ответные части.

Применение

Соединитель СНЦ28-7/22В-1-В используется в различных электрических устройствах, где требуется надежное соединение и высокая изоляция. Благодаря своим характеристикам он может применяться в промышленности, научных приборах и других областях, где важна защита от внешних факторов.

Типичные сценарии применения включают:

1. Коммутацию цепей питания и сигнальных линий в составе промышленного оборудования.
2. Подключение блоков и модулей в научных и измерительных приборах.
3. Использование в устройствах, работающих на постоянном и переменном токе с частотой до 3 МГц.
4. Эксплуатацию в условиях, требующих герметичного исполнения разъема.

Таким образом, СНЦ28-7/22В-1-В представляет собой приборный разъем с семью контактами, рассчитанный на амплитудное напряжение до 700 В, с высоким сопротивлением изоляции и герметичным корпусом. Эти свойства определяют его применимость в ответственных электрических цепях промышленного и научного назначения.
