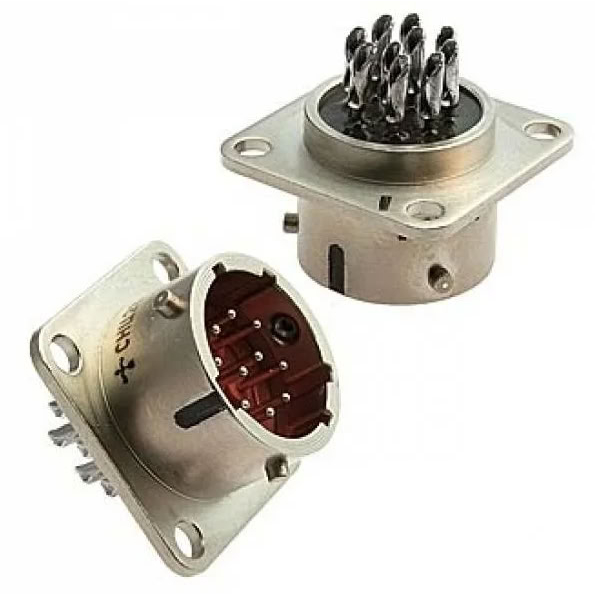

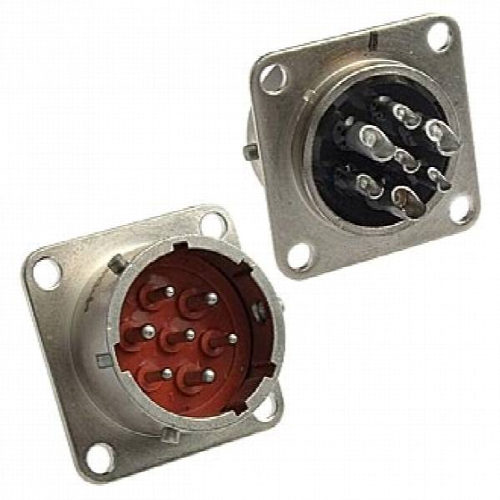

СНЦ28-7/18В-1-б-В ромб – это электрический разъем, используемый для соединения электрических проводников. Разъемы этого типа, как и другие, состоят из двух компонентов: вилки и гнезда. Когда они соединены, они образуют электрическую цепь. Контакты разъема изготовлены из металлов с хорошей проводимостью, таких как сплавы меди или алюминия.

Характеристики

• Тип разъема: Цилиндрический низкочастотный разъем. Разработан для надежного соединения в цепях постоянного, переменного и импульсного тока.
• Количество контактов: 7 контактов, что позволяет передавать несколько электрических сигналов или линий питания.
• Исполнение по полу: Вилка (штыревая часть разъема), обычно предназначенная для монтажа на кабель. Обозначение "В" в конце маркировки часто указывает на тип "вилка".
• Механизм соединения: Резьбовое сочленение, обеспечивающее высокую надежность соединения, устойчивость к вибрациям и механическим нагрузкам, а также предотвращающее случайное разъединение.
• Материалы:
  • Контакты: Изготавливаются из высокопроводящих медных сплавов, часто с покрытием (например, серебром или золотом) для обеспечения низкого электрического сопротивления, высокой коррозионной стойкости и долговечности.
  • Корпус: Обычно выполняется из легких и прочных алюминиевых сплавов, с защитным покрытием (анодирование, кадмирование или никелирование) для повышения устойчивости к коррозии и воздействию окружающей среды.
• Рабочие частоты: Предназначен для низкочастотных цепей, как правило, до нескольких мегагерц.
• Защита от внешних воздействий: Разъемы серии СНЦ28 обладают повышенной герметичностью и устойчивостью к пыли, влаге, соляному туману, а также к вибрациям и ударам, что делает их пригодными для эксплуатации в тяжелых условиях.
• Ключевое позиционирование: Имеет систему направляющих или ключевых элементов для предотвращения неправильного сочленения. Дополнительное обозначение "ромб" может указывать на специфическую конфигурацию ключа или уникальную маркировку для данного типа разъема.

Применение

• Авиационная и космическая промышленность: Используются для критически важных электрических соединений в бортовой аппаратуре самолетов, вертолетов и космических аппаратов, где требуется высокая надежность, устойчивость к вибрациям, перепадам температур и малый вес.
• Военная техника: Применяются в различных видах вооружения, системах связи и управления, наземной и морской военной технике, где необходима исключительная прочность и работоспособность в экстремальных условиях.
• Промышленное оборудование: Используются в системах автоматизации, роботизированных комплексах, тяжелом машиностроении, а также в оборудовании для нефтегазовой и горнодобывающей промышленности, где важны стойкость к агрессивным средам и механическим нагрузкам.
• Радиотехническая и электронная аппаратура: Находят применение в профессиональном радиоэлектронном оборудовании, измерительных приборах, системах связи и телекоммуникации.
• Транспорт: В железнодорожной, судостроительной промышленности и специализированных видах автомобильного транспорта для подключения систем управления, сигнализации и электрооборудования.
• Медицинское оборудование: В некоторых высокотехнологичных медицинских приборах, где требуются надежные и безопасные электрические соединения.
