Назначение соединителя СНЦ28-7/18В-1-В

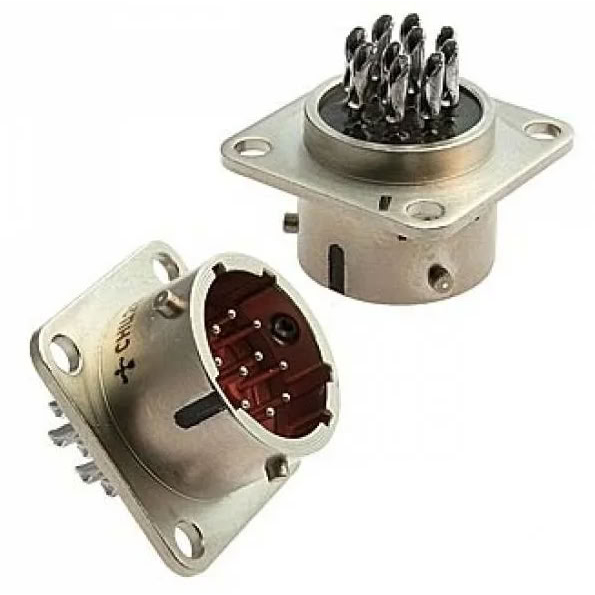

СНЦ28-7/18В-1-В — это блочная вилка из серии СНЦ28, предназначенная для коммутации электрических цепей постоянного и переменного тока. Основное назначение изделия — обеспечение надёжного электрического соединения и быстрого разъединения цепей в составе промышленного и бытового оборудования. Соединитель применяется там, где требуется стабильная передача сигнала и питания между блоками, модулями и кабельными сборками.

Артикул изделия — 8223, категория — СНЦ28. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Все значения относятся именно к СНЦ28-7/18В-1-В и не распространяются автоматически на другие изделия серии.

• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Рабочий ток: до 3 А на контакт.
• Максимальная токовая нагрузка для контактов диаметром 1,0 мм — до 6 А.
• Количество контактов: 7.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Климатическое исполнение: всеклиматическое.
• Покрытие контактов: серебро.
• Тип корпуса: кабельный.

Конструкция и особенности

Соединитель выполнен в виде блочной вилки кабельного типа. Кабельное исполнение корпуса упрощает подключение и обеспечивает защиту контактной группы от внешних воздействий. Серебряное покрытие контактов способствует хорошей проводимости и повышает устойчивость к коррозии, что важно при длительной эксплуатации.

Всеклиматическое исполнение означает, что изделие рассчитано на работу в разнообразных климатических условиях без изменения заявленных параметров. Совокупность этих свойств делает СНЦ28-7/18В-1-В пригодным как для стационарных, так и для подвижных узлов, где соединение периодически разъединяется и вновь собирается.

Режимы работы

Устройство работоспособно в цепях постоянного и переменного тока с частотой до 3 МГц. Это позволяет использовать его не только для передачи питания, но и для низкочастотных сигнальных линий. Ограничения по току определяются диаметром контактов: для контактов диаметром 1,0 мм допускается нагрузка до 6 А, тогда как номинальный рабочий ток на контакт составляет до 3 А.

Применение

Соединитель СНЦ28-7/18В-1-В востребован в электротехнике и может применяться в устройствах и системах, требующих надёжного соединения. На практике его используют в следующих ситуациях:

1. Коммутация блоков промышленного оборудования, где важно быстрое подключение и отключение.
2. Сборка кабельных линий питания и управления в бытовых электрических системах.
3. Подключение измерительных и сигнальных цепей с частотой до 3 МГц.
4. Организация разъёмных соединений в составе шкафов, пультов и распределительных узлов.

Благодаря семи контактам изделие подходит для цепей, где требуется одновременная передача нескольких сигналов или линий питания. При подборе соединителя следует учитывать фактические значения напряжения и тока в конкретной цепи и не превышать указанные предельные параметры.

Краткое резюме

СНЦ28-7/18В-1-В — блочная вилка с семью контактами, серебряным покрытием и кабельным корпусом, рассчитанная на напряжение до 700 В (амплитудное) и ток до 3 А на контакт. Она обеспечивает надёжное соединение и разъединение цепей постоянного и переменного тока частотой до 3 МГц и может применяться в промышленных и бытовых электрических системах.
