Назначение разъёма СНЦ28-61/36В-1-А-В

СНЦ28-61/36В-1-А-В — цилиндрический электрический разъём серии СНЦ28, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Допускается работа в цепях переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное механическое и электрическое соединение при повышенных требованиях к герметичности и стойкости к вибрационным нагрузкам.

Максимальное рабочее напряжение составляет до 700 В по амплитудному значению. Такой запас позволяет использовать разъём в силовых и сигнальных цепях аппаратуры, где рабочее напряжение заметно ниже предельного, что повышает ресурс изоляции и снижает риск пробоя.

Конструктивные и технические особенности

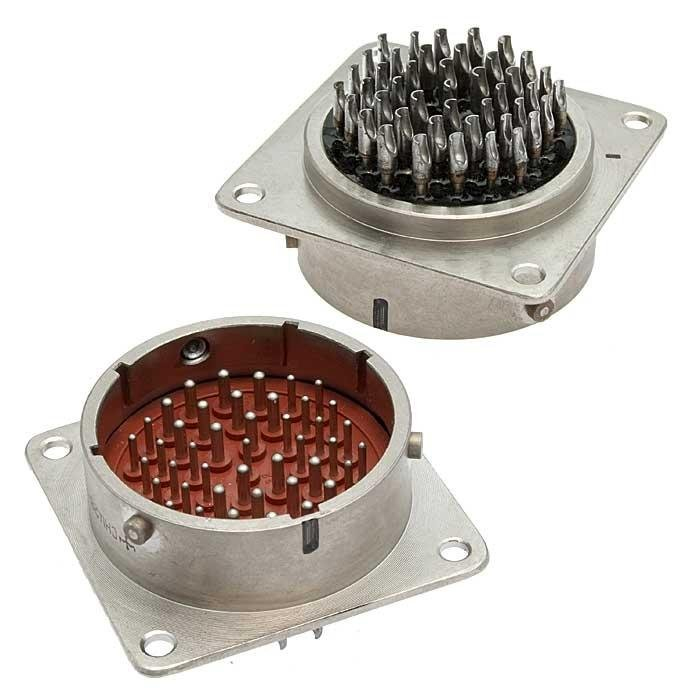

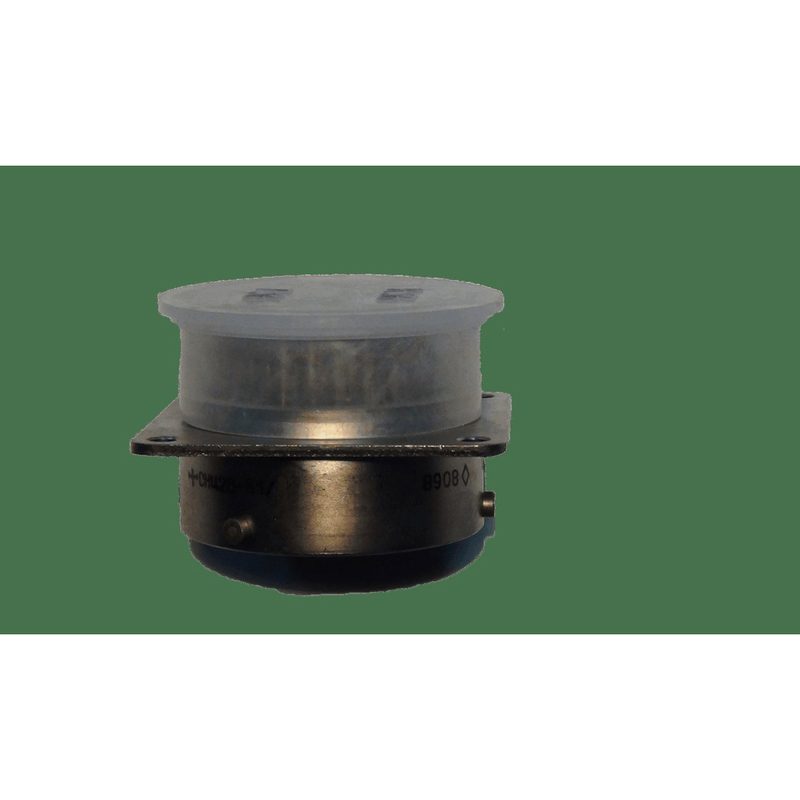

Разъём выполнен в виде приборной вилки. Конструкция относится к цилиндрическим разъёмам серии СНЦ28, для которых характерны высокая герметичность и устойчивость к механическим воздействиям, включая вибрацию. Условный размер корпуса — 36.

• Тип изделия: вилка приборная.
• Количество контактов: 61.
• Диаметр контактов: 1,0 мм.
• Условный размер корпуса: 36.
• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Род тока: постоянный, переменный с частотой до 3 МГц, импульсный.
• Сопротивление контактов: как правило, не более 15 мОм для контактов диаметром 1 мм; значение может варьироваться в зависимости от конкретной модели.
• Количество сочленений-расчленений: не менее 500 циклов.

Большое число контактов при малом диаметре каждого из них позволяет передавать множество независимых сигналов и питающих напряжений через один корпус. Это снижает массу и габариты кабельной сети, упрощает монтаж и обслуживание.

Условия применения

Благодаря герметичному исполнению и стойкости к вибрациям разъём подходит для эксплуатации в составе бортовой, промышленной и измерительной аппаратуры, где присутствуют механические нагрузки и воздействие внешней среды. Типичные области применения — соединение жгутов и блоков внутри приборных стоек, пультов и шкафов, а также в системах, требующих частой коммутации при регламентном обслуживании.

Ресурс не менее 500 циклов сочленения-расчленения ориентирован на многократное подключение и отключение в процессе эксплуатации и настройки. Стабильно низкое переходное сопротивление контактов важно для цепей передачи аналоговых и импульсных сигналов, где потери на контакте влияют на точность и достоверность данных.

При подборе ответной части необходимо учитывать условный размер корпуса 36 и число контактов 61, чтобы обеспечить полное совмещение по контактной группе и корпусу. Артикул изделия — 8219; изготовитель в предоставленных данных не указан.
