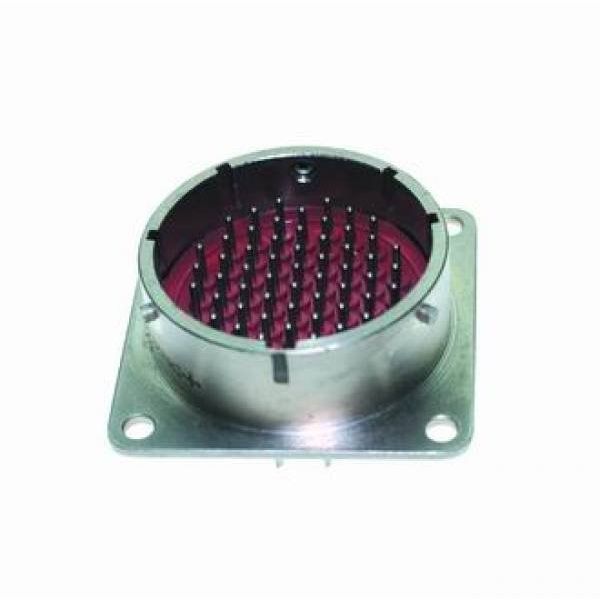

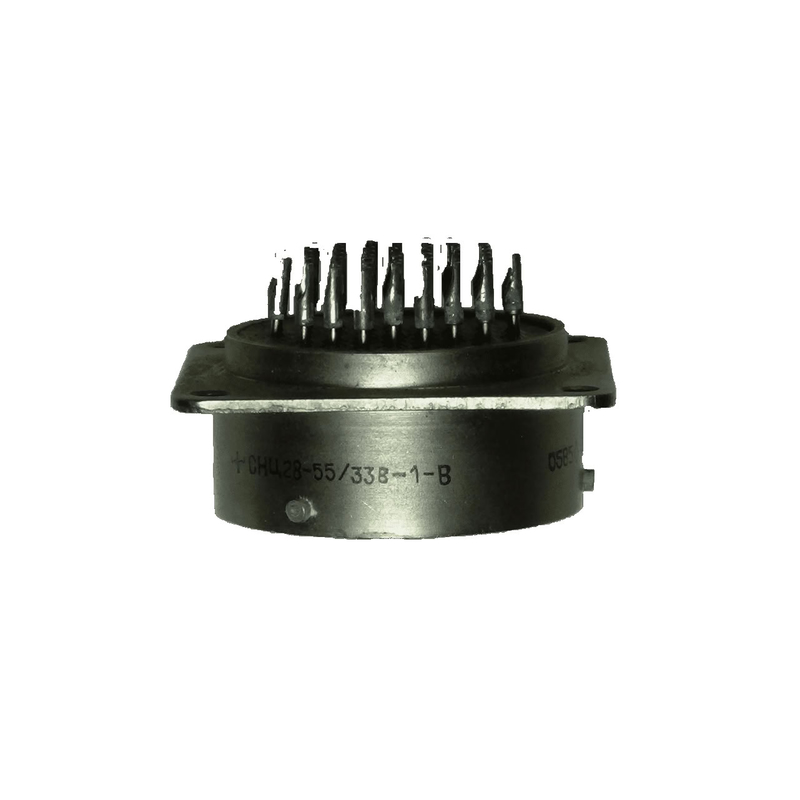

Назначение разъёма СНЦ28-55/33В-1-Г-В

СНЦ28-55/33В-1-Г-В — цилиндрический электрический разъём серии СНЦ28, предназначенный для коммутации электрических цепей, в том числе низкочастотных. Изделие применяется там, где требуется надёжное и прочное соединение проводников внутри электронных устройств и систем.

Разъём относится к категории СНЦ28 и выпускается под артикулом 8218. Производитель в предоставленных данных не указан.

Технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Количество контактов: 55.
• Диаметр контактов: 1 миллиметр и 1,5 миллиметра.
• Сопротивление контактов диаметром 1 миллиметр: не более 15 мОм.
• Сопротивление контактов диаметром 1,5 миллиметра: не более 10 мОм.
• Условный размер корпуса: 33 миллиметра.
• Материал корпуса: металл.
• Монтаж проводов: обычно осуществляется пайкой.
• Покрытие контактов: может быть никелем или другим материалом в зависимости от варианта исполнения.
• Минимальная наработка: 1000 часов.

Особенности контактной группы

Контакты двух типоразмеров — диаметром 1 миллиметр и 1,5 миллиметра — обеспечивают различное переходное сопротивление: для первых оно составляет не более 15 мОм, для вторых — не более 10 мОм. Такое нормирование позволяет применять разъём в цепях, где важна стабильность электрического соединения.

Применение и конструктивные особенности

Разъёмы серии СНЦ28 используются в различных электронных устройствах и системах, где необходимо надёжное и прочное соединение. Они подходят для внутреннего монтажа и могут эксплуатироваться в различных климатических условиях.

Тип кожуха зависит от варианта исполнения: вилка может быть выполнена с определённым типом кожуха. Монтаж проводов, как правило, производится пайкой, что требует соответствующей подготовки проводников и соблюдения технологии пайки.

Условия эксплуатации и ресурс

Срок службы изделия зависит от условий эксплуатации. Минимальная наработка составляет 1000 часов. Для сохранения заявленных характеристик рекомендуется соблюдать штатные режимы токовой нагрузки и условия окружающей среды, соответствующие назначению разъёма.

Комплектация и совместимость

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. Совместимость определяется принадлежностью к серии СНЦ28 и типоразмеру корпуса 33 миллиметра, а также количеством и диаметром контактов.

Перед применением следует убедиться, что ответная часть соответствует исполнению разъёма и обеспечивает требуемое число контактных пар.
