Назначение разъёма СНЦ28-55/33В-1-А-В

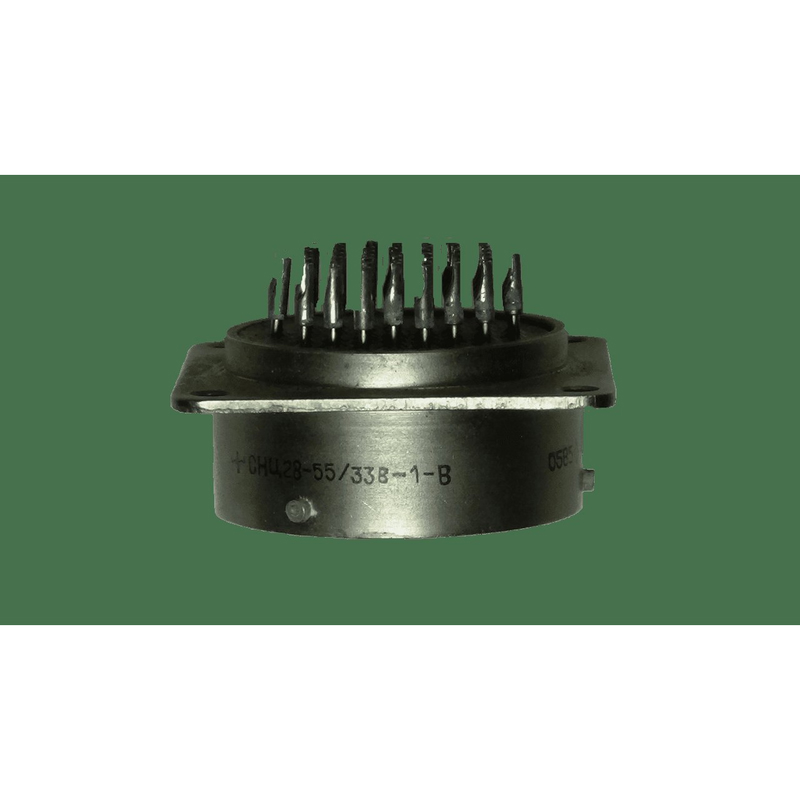

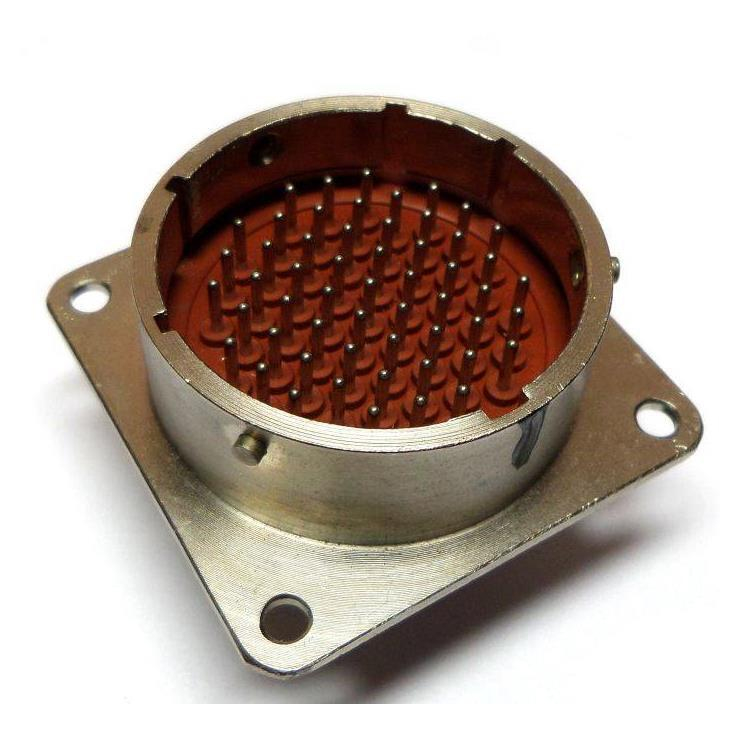

СНЦ28-55/33В-1-А-В — цилиндрический разъём, предназначенный для электрического соединения цепей в составе электронных и электрических систем. Изделие относится к категории СНЦ28 и применяется там, где требуется надёжная коммутация при воздействии широкого диапазона температур и повышенного напряжения. Конструктивное исполнение — вилка блочная, что определяет способ монтажа и область использования данного типа соединителя.

Разъём обеспечивает механическое и электрическое сопряжение ответных частей, передавая питание и сигналы между блоками, узлами и модулями аппаратуры. Благодаря блочному исполнению он удобен для установки в корпусные конструкции и приборные сборки, где важны компактность и стабильность контакта.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и серии СНЦ в целом.

• Рабочая температура: от минус 60 до плюс 155 градусов по Цельсию.
• Максимальное рабочее напряжение: амплитудное значение 700 Вольт.
• Токовая нагрузка для конкретной модели СНЦ28-55/33В-1-А-В не указана; у аналогичных моделей серии СНЦ она составляет от 6 до 18 Ампер.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Тип конструкции: вилка блочная.

Перечисленные параметры описывают условия эксплуатации и ресурс изделия. Температурный диапазон охватывает как сильный холод, так и нагрев, что делает разъём пригодным для работы в жёстких условиях. Амплитудное рабочее напряжение 700 Вольт указывает на принадлежность к соединителям, рассчитанным на относительно высокие электрические нагрузки в слаботочных и силовых цепях.

Ресурс по количеству сочленений-расчленений, равный 500 циклам, определяет допустимое число подключений и отключений без потери рабочих свойств. Минимальная наработка не менее 1000 часов характеризует продолжительность работы в пределах срока службы. Токовая нагрузка для данной модели отдельно не нормирована, поэтому при подборе следует ориентироваться на значения аналогичных изделий серии СНЦ — от 6 до 18 Ампер.

Применение

Разъём СНЦ28-55/33В-1-А-В применяется в электронных и электрических системах, где требуется соединять цепи с учётом расширенного температурного диапазона. Блочная вилка востребована в приборах, блоках питания, измерительной и управляющей аппаратуре, а также в других устройствах, собираемых из отдельных модулей.

Изделие подходит для эксплуатации при температурах от минус 60 до плюс 155 градусов по Цельсию и при амплитудном напряжении до 700 Вольт. Это позволяет использовать его в составе оборудования, работающего в неотапливаемых помещениях, на открытом воздухе и в зонах с повышенным нагревом. Возможность выдержать 500 циклов соединения и разъединения делает разъём удобным для узлов, которые периодически обслуживаются или заменяются.

При монтаже важно учитывать блочное исполнение вилки: она устанавливается в корпус или на панель и образует соединение с ответной частью. Надёжность контакта и способность работать в широком диапазоне температур делают модель подходящей для ответственных участков электрических цепей, где недопустимы сбои из-за перепадов температуры или вибраций.

Краткое резюме

СНЦ28-55/33В-1-А-В — блочная вилка цилиндрического разъёма категории СНЦ28 с рабочим температурным диапазоном от минус 60 до плюс 155 градусов по Цельсию, амплитудным напряжением 700 Вольт, ресурсом 500 сочленений-расчленений и минимальной наработкой не менее 1000 часов. Точная токовая нагрузка для данной модели не указана; для аналогичных изделий серии СНЦ она находится в пределах от 6 до 18 Ампер. Разъём предназначен для соединения электрических цепей в электронных и электрических системах и применяется в составе модульной и приборной аппаратуры.
