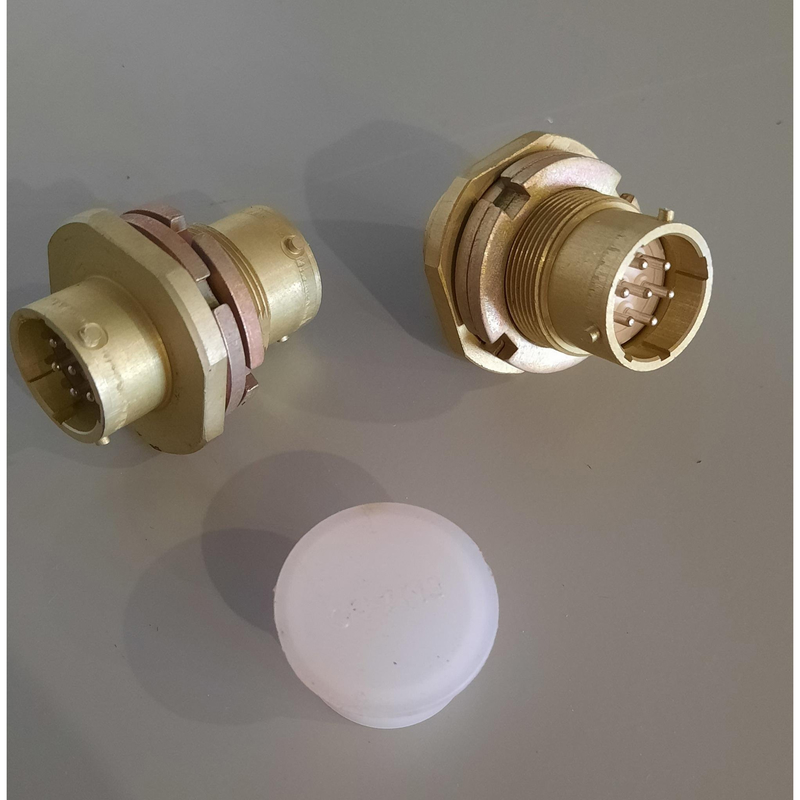

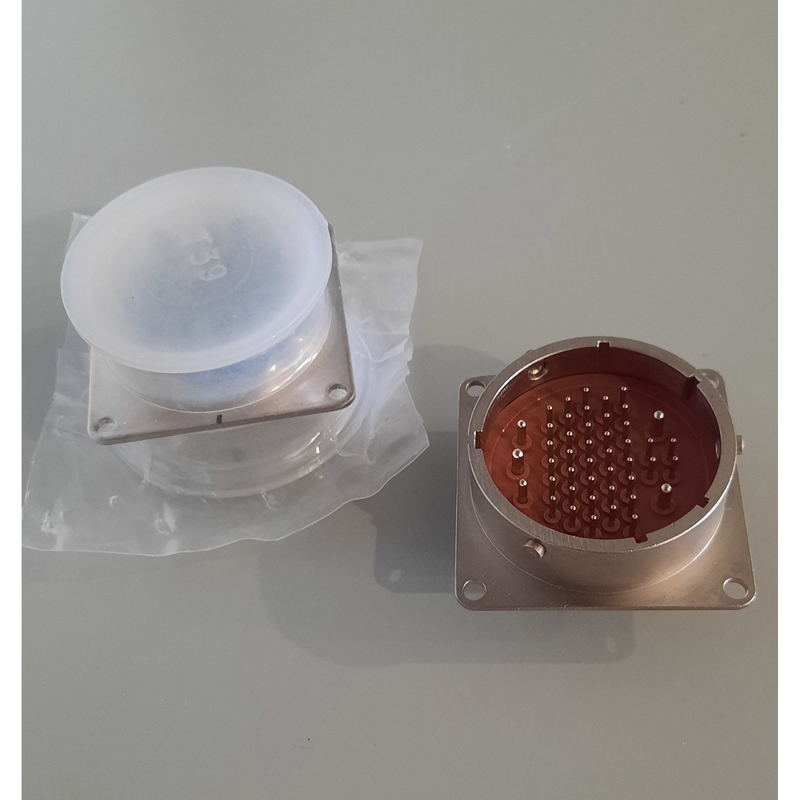

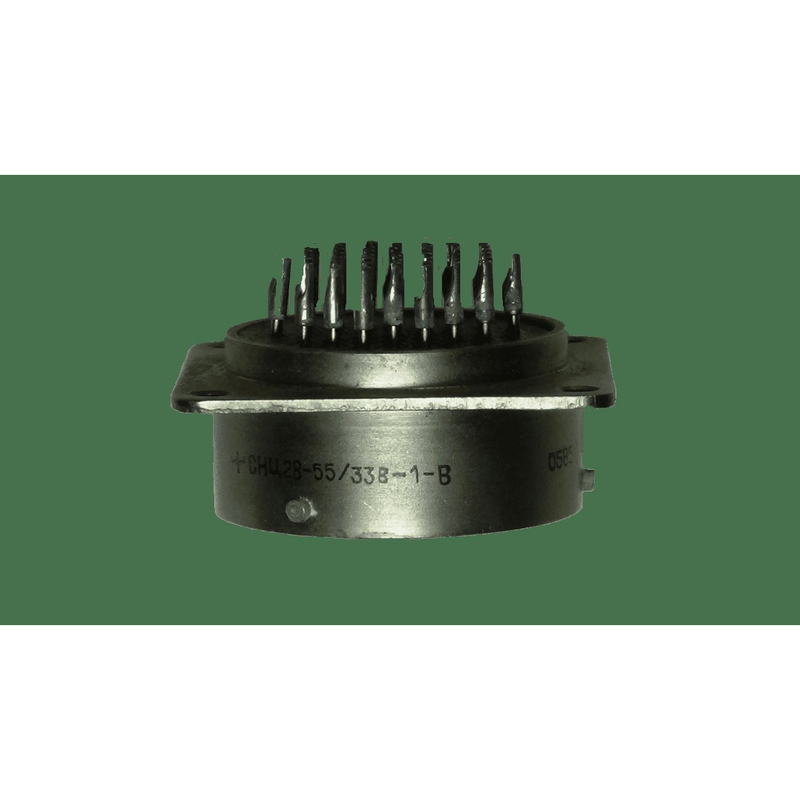

Соединитель СНЦ28‑45/39В‑1‑В «5» относится к серии низкочастотных цилиндрических герметичных разъёмов СНЦ28, предназначенных для электрических цепей постоянного и переменного тока (вплоть до десятков кГц и до приблизительно 3 МГц).

Назначение и область применения

СНЦ28‑45/39В‑1‑В используется для быстроразъёмного соединения кабелей и блоков в электро‑, радио‑ и контрольно‑измерительной аппаратуре, в том числе в условиях сложного климата и вибрационных нагрузок. Разъём имеет всеклиматическое исполнение (обозначение «В»), что позволяет работать в широком диапазоне температур и повышенном уровне вибрации/ударов.

Конструкция и маркировка

• «СНЦ28» — серия низкочастотных цилиндрических соединителей, рассчитанных на многократное сочленение‑расчленение и повышенные механические нагрузки.

• «45/39» — условный размер: 45 — типоразмер разъёма, 39 — условный размер корпуса (диаметр фланца или габарит).

• «1» — конструктивное исполнение: вилка, как правило, приборная без кожуха (подключение к плате или блоку).

• «В» — всеклиматическое исполнение по ГОСТ В 20.39.404‑81 (стойкость к перепадам температуры, влаге и другим внешним воздействиям).

• «5» — обычно указывает вариант исполнения по контактному заполнению или схеме разводки (может быть разным у разных производителей; детали приводят в технических узлах к конкретному изделию).

Основные электрические параметры

• Максимальное рабочее напряжение порядка 700 В (амплитудное значение) для серии СНЦ28, что соответствует типичному предельному напряжению для контактов данной серии.

• Допустимый ток на контакт зависит от диаметра и схемы заполнения, но по серии СНЦ28 допускаются значения от нескольких ампер (например, около 3–6 А) до десятков ампер при использовании более крупных контактов.

Климатические и механические характеристики

• Рабочий диапазон температур обычно от примерно −60 до +155 °C, что характерно для всей серии СНЦ28.

• Высокая стойкость к вибрации и механическим ударам (до сотен м/с² по ускорению и многократным ударам), а также герметичность, обеспечивающая низкий уровень утечек газа через уплотнения.

• Количество допустимых сочленений‑расчленений достигает порядка 500 циклов, минимальная наработка — около 1000 часов, срок сохраняемости — до 15 лет.

Мы можем расшифровать ещё и конкретную схему контактного заполнения варианта «5» под вашу задачу (подключение к плате, экранирование, разделение сигнала/питания и т.п.).
