Назначение соединителя

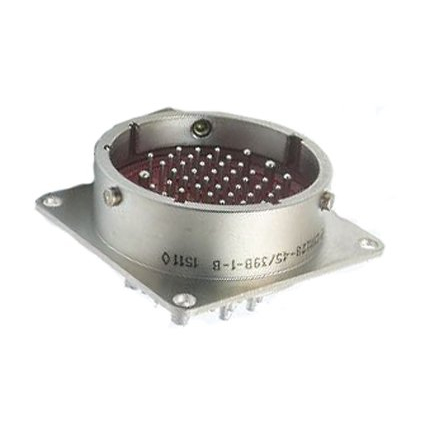

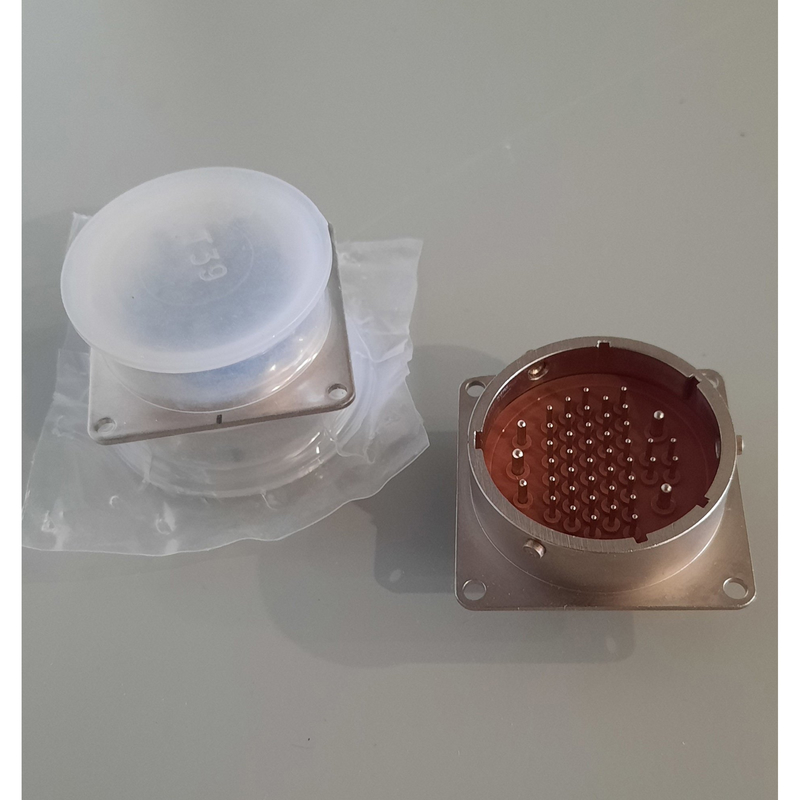

СНЦ28-45/39В-1-В представляет собой цилиндрический байонетный соединитель, предназначенный для использования в электрических цепях постоянного и переменного тока, а также в импульсных системах. Изделие относится к категории СНЦ28 и имеет артикул 8215. Соединитель рассчитан на работу с частотой до 3 МГц и максимальным напряжением 700 В амплитудного значения. Конструктивное исполнение — приборная вилка. Климатическое исполнение — всеклиматическое, что позволяет применять соединитель в различных условиях эксплуатации.

Основное назначение изделия — обеспечение надежного разъемного электрического соединения в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и оборудования общего и специального назначения. Байонетный принцип сочленения с розетками обеспечивает простоту и надежность подключения, а конструкция без кожуха ориентирована на внутренний монтаж.

Подтверждённые технические особенности

Соединитель СНЦ28-45/39В-1-В имеет следующие подтвержденные характеристики:

• Тип соединителя: СНЦ28
• Количество контактов: 45
• Условный размер корпуса: 39 мм
• Конструктивное исполнение: приборная вилка
• Климатическое исполнение: всеклиматическое
• Максимальная токовая нагрузка на контакт: до 15 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Интервал рабочих температур: от минус 60 до плюс 155 градусов Цельсия
• Количество циклов соединения и разъединения: до 500 раз
• Гарантийный срок хранения: не менее 15 лет

Конструкция и монтаж

Корпус соединителя имеет многошпоночную поляризацию, а изолятор устанавливается в корпусе в нескольких позициях. Такое решение снижает вероятность неправильного сочленения и повышает надежность соединения. Монтаж проводов осуществляется методом пайки. Покрытие контактов выполнено из никеля. Соединитель не имеет кожуха и предназначен для внутреннего монтажа, что позволяет размещать его в ограниченных пространствах аппаратуры.

Сочленение с ответной частью производится по байонетному принципу. Это обеспечивает быстрое и надежное соединение, а также защиту от самопроизвольного разъединения в процессе эксплуатации. Указанные особенности конструкции подтверждены исходными данными изделия и определяют его совместимость с аппаратурой, использующей соединители серии СНЦ28.

Применение

Соединитель СНЦ28-45/39В-1-В применяется в радиоэлектронной аппаратуре общего и специального назначения. Он подходит для монтажа внутри приборов, где требуется компактное разъемное соединение с высокой плотностью контактов и устойчивостью к широкому диапазону температур. Изделие также используется в контрольно-измерительных приборах, где важны стабильность электрических параметров и возможность многократного соединения и разъединения.

Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 до плюс 155 градусов Цельсия соединитель может эксплуатироваться в жестких условиях. При этом максимальная токовая нагрузка на контакт до 15 А и сопротивление изоляции не менее 5000 МОм обеспечивают необходимые электрические характеристики. Изделие предназначено для пайки проводов и внутреннего монтажа, что делает его востребованным в производстве и ремонте электронной аппаратуры.
