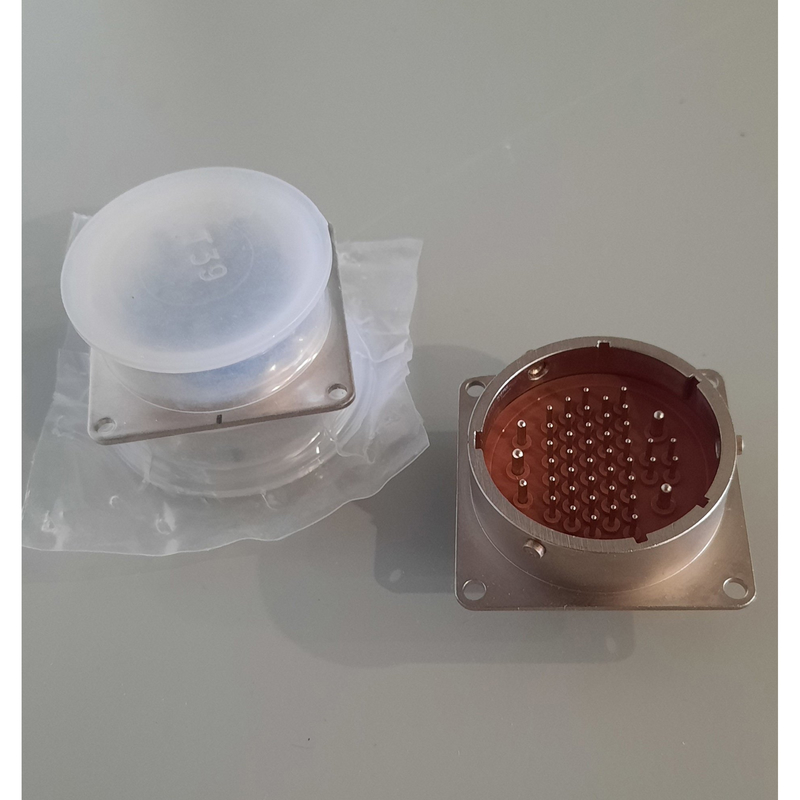

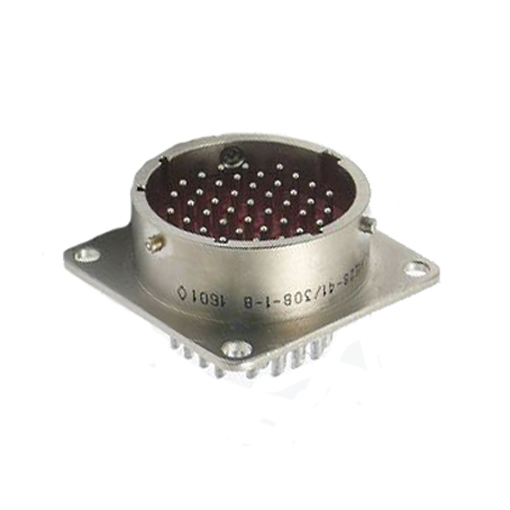

Назначение соединителя СНЦ28-45/36В-1-А-В

СНЦ28-45/36В-1-А-В — это цилиндрический низкочастотный соединитель серии СНЦ28, предназначенный для электрического соединения цепей в составе электронной и электротехнической аппаратуры. Изделие относится к классу приборных вилок и применяется там, где требуется надёжная передача сигналов и питания при повышенных требованиях к герметичности, стойкости к внешним воздействиям и стабильности контактного сопротивления.

Модель востребована в составе блоков, пультов, кабельных сборок и устройств, работающих в сложных климатических и механических условиях. Всеклиматическое исполнение, обозначенное буквой В, позволяет использовать разъём как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным, умеренным и тёплым влажным климатом.

Конструктивные особенности и маркировка

Обозначение СНЦ28-45/36В-1-А-В несёт в себе полную информацию о конфигурации изделия. Ниже перечислены подтверждённые характеристики, заложенные в артикул и описание модели.

• Тип соединителя: цилиндрический низкочастотный.
• Количество контактов: 45.
• Условный размер корпуса: 36.
• Тип контакта: вилка.
• Конструктивное исполнение: приборная вилка, обозначение 1.
• Угловое положение изолятора: А.
• Климатическое исполнение: всеклиматическое, обозначение В.

Приборное исполнение означает, что вилка монтируется непосредственно на корпус прибора или блока, обеспечивая стационарное подключение ответной части. Угловое положение изолятора А задаёт ориентацию контактной группы и определяет совместимость с ответными частями, имеющими соответствующую маркировку. Благодаря этому исключается неправильное сочленение и гарантируется однозначная коммутация цепей.

Технические параметры

Электрические и эксплуатационные характеристики соединителя подтверждены данными производителя и приведены ниже.

Электрические характеристики

• Диаметр контактов: 1 мм, 1,5 мм или 2 мм в зависимости от исполнения контактной группы.
• Сопротивление контактов: не более 15 мОм, 10 мОм или 8 мОм в зависимости от диаметра контакта.
• Максимальная токовая нагрузка на контакт: от 6 А до 18 А.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Максимальное рабочее напряжение: до 700 В.

Такое сочетание параметров позволяет использовать вилку как для маломощных сигнальных цепей, так и для цепей питания с заметной токовой нагрузкой. Низкое контактное сопротивление и высокое сопротивление изоляции обеспечивают минимальные потери и надёжную развязку между соседними контактами.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Он устойчив к механическим воздействиям, включая синусоидальную вибрацию и удары. Всеклиматическое исполнение подтверждает пригодность изделия к эксплуатации в условиях повышенной влажности, атмосферных осадков и перепадов температур.

Применение

СНЦ28-45/36В-1-А-В применяется в электронике и электротехнике для организации многоцепных соединений между приборами, блоками и кабельными линиями. Благодаря 45 контактам вилка подходит для передачи одновременно нескольких сигнальных и силовых цепей через один разъём, что сокращает число отдельных соединений и упрощает монтаж.

Изделие используется в составе аппаратуры, к которой предъявляются требования по герметичности и устойчивости к внешним воздействиям. Крепление на корпусе прибора и цилиндрическая форма обеспечивают плотное сочленение и механическую защиту контактной группы от смещений и случайных расчленений. Для корректной работы с вилкой необходимо применять ответную часть серии СНЦ28 с соответствующим условным размером корпуса 36, числом контактов 45 и положением изолятора А.

Комплектация и сведения о товаре

Артикул изделия: 8214. Категория: СНЦ28. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о стране производства, сертификатах, гарантийном сроке и комплектации поставки в исходных данных не приводятся, поэтому не указываются и в настоящем описании.

При подборе ответной части и кабельных аксессуаров следует опираться на маркировку СНЦ28-45/36В-1-А-В и перечисленные выше подтверждённые характеристики: 45 контактов, корпус 36, приборная вилка исполнения 1, положение изолятора А, всеклиматическое исполнение В.
