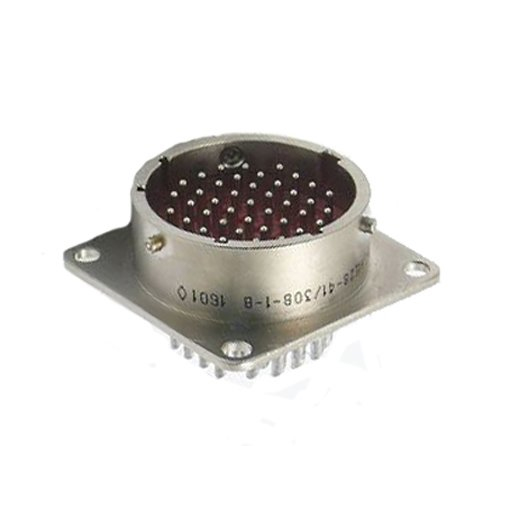

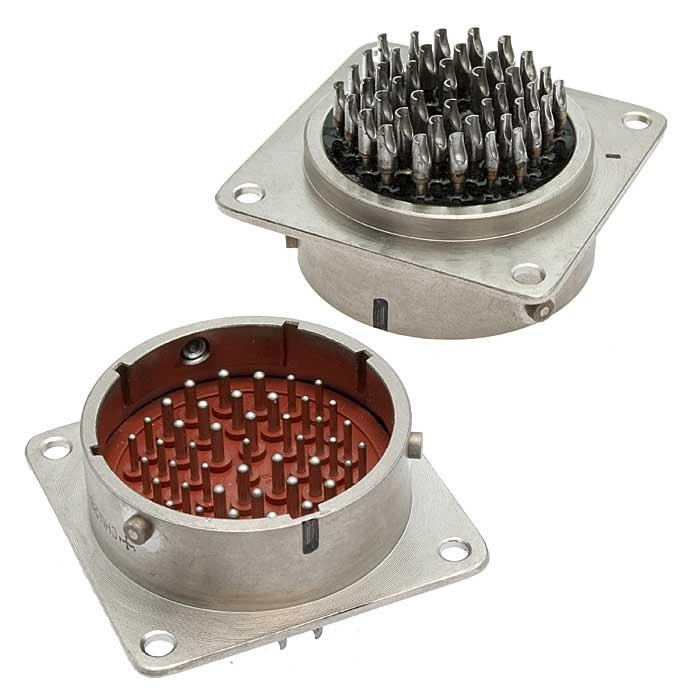

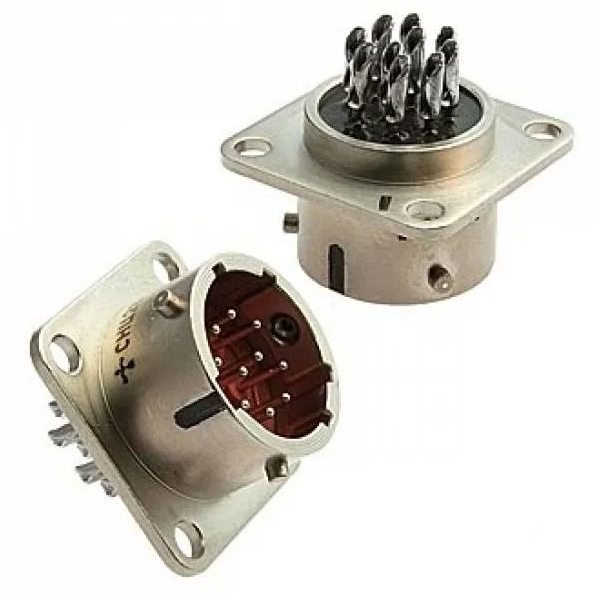

СНЦ28-43/36В-1-В РОМБ

Цена:

1300 ₽

Технические характеристики

СНЦ28‑43/36В‑1‑В «РОМБ» — это низкочастотный цилиндрический разъём‑вилка из серии СНЦ28, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Это малогабаритный цилиндрический низкочастотный соединитель с байонетной фиксацией, рассчитанный на цепи постоянного, переменного (до частоты около 3 МГц) и импульсного тока. Он применяется для внутреннего монтажа в приборах и блоках, где требуется надёжный электрический контакт при значительных диапазонах температур и механических нагрузках.

Количество контактов: 43 (в конструкции могут сочетаться разные диаметры, например 1,0 и 1,5 мм).
Максимальное рабочее напряжение: до 700 В (амплитудное значение).
Ток на контакт: до нескольких ампер для малых диаметров и до десятков ампер для крупных выводов, в зависимости от конструкции контактов.
Интервал рабочих температур: примерно от −60 до +155 °C, что определяет всеклиматическое исполнение разъёма.
Сопротивление изоляции в нормальных условиях не менее 5 ГОм.
Число допустимых сочленений‑расчленений порядка 500, минимальная наработка — около 1000 часов.

СНЦ28 — тип соединителя (низкочастотный цилиндрический).
43 — количество электрических контактов.
36 — условный размер корпуса.
В — вилка (часть разъёма с штыревыми контактами).
1 — конструктивное исполнение: приборная вилка без кожуха.
В — всеклиматическое исполнение по стандартам военной и специальной аппаратуры.

Модификация «РОМБ» указывает на определённое заводское исполнение или технологическое оформление корпуса (форма рифления, маркировка, комплектация), которое сохраняет те же основные электрические и климатические характеристики, что и базовая серия СНЦ28‑43/36В‑1‑В. Такой вариант обычно используется для совместимости с ранее выпущенной аппаратурой и упрощает замену и ремонт.

Описание

Назначение разъёма СНЦ28-43/36В-1-В «РОМБ»

СНЦ28-43/36В-1-В «РОМБ» — это низкочастотный цилиндрический разъём-вилка из серии СНЦ28, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Изделие представляет собой малогабаритный цилиндрический низкочастотный соединитель с байонетной фиксацией и рассчитано на работу в цепях постоянного, переменного (до частоты около 3 МГц) и импульсного тока.

Основное применение — внутренний монтаж в приборах и блоках, где требуется надёжный электрический контакт при значительных диапазонах температур и механических нагрузках. Байонетный замок обеспечивает быстрое сочленение и расчленение с фиксацией от самопроизвольного разъединения.

Расшифровка обозначения

СНЦ28 — тип соединителя: низкочастотный цилиндрический.
43 — количество электрических контактов.
36 — условный размер корпуса.
В — вилка, то есть часть разъёма с штыревыми контактами.
1 — конструктивное исполнение: приборная вилка без кожуха.
В — всеклиматическое исполнение по стандартам военной и специальной аппаратуры.
«РОМБ» — определённое заводское исполнение или технологическое оформление корпуса (форма рифления, маркировка, комплектация), сохраняющее те же основные электрические и климатические характеристики, что и базовая серия СНЦ28-43/36В-1-В.

Подтверждённые технические особенности

В конструкции разъёма сочетается 43 контакта, при этом могут использоваться разные диаметры выводов, например 1,0 и 1,5 мм. Максимальное рабочее напряжение достигает 700 В (амплитудное значение). Ток на контакт составляет до нескольких ампер для малых диаметров и до десятков ампер для крупных выводов, что зависит от конструкции контактов.

Интервал рабочих температур — примерно от минус 60 до плюс 155 градусов Цельсия, что определяет всеклиматическое исполнение разъёма. Сопротивление изоляции в нормальных условиях составляет не менее 5 ГОм. Число допустимых сочленений-расчленений — порядка 500, минимальная наработка — около 1000 часов.

Применение и совместимость

Разъём применяется для внутреннего монтажа в приборах и блоках специального и общего назначения. Модификация «РОМБ» обычно используется для совместимости с ранее выпущенной аппаратурой и упрощает замену и ремонт, поскольку сохраняет основные электрические и климатические характеристики базовой серии СНЦ28-43/36В-1-В.
