Назначение разъёма СНЦ28-43/36В-1-В «5»

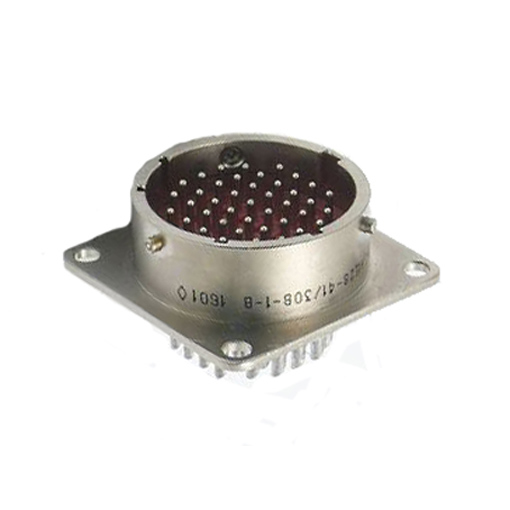

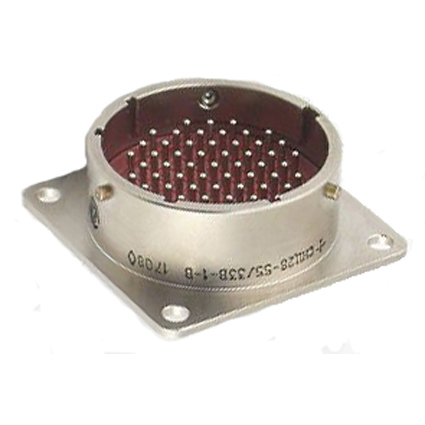

СНЦ28-43/36В-1-В «5» — это высокогерметичный приборный разъём, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока при эксплуатации составляет до 3 МГц. Изделие применяется в различных промышленных и научных приложениях, где требуется надёжное электрическое соединение и устойчивость к воздействию внешней среды.

Разъём относится к категории СНЦ28 и поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для изделий данного класса. Артикул товара — 8211. Производитель в предоставленных данных не указан.

Технические характеристики

Основные параметры разъёма подтверждены в сопроводительных данных и определяют области его применения:

• Максимальное рабочее напряжение: 700 В (амплитудное значение).
• Количество контактов: 43.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая токовая нагрузка на контакт: до 15 А.
• Интервал рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Перечисленные значения позволяют использовать разъём как в цепях с умеренной токовой нагрузкой, так и в условиях значительных перепадов температуры, включая области с суровым климатом.

Конструкция и особенности

Разъём имеет многошпоночную поляризацию и многопозиционную установку изоляторов. Такое исполнение защищает от несанкционированного соединения и снижает риск ошибки при подключении ответной части. Сочленение выполняется байонетного типа, что обеспечивает удобство и надёжность фиксации.

Монтаж проводов производится пайкой. Контакты покрыты никелем, что улучшает проводимость и защищает от коррозии. Высокогерметичное исполнение позволяет эксплуатировать изделие в условиях воздействия внешней среды.

Приёмка «5» указывает на то, что изделие прошло соответствующий контроль и может применяться в ответственных соединениях. Разъём подходит как для внутреннего монтажа, так и для условий, требующих всеклиматического исполнения.

Применение

Разъёмы СНЦ28-43/36В-1-В «5» находят применение в различных устройствах, где требуется надёжное соединение в условиях воздействия внешней среды. Они могут использоваться в промышленном оборудовании, научных приборах и других технических системах, работающих с постоянным, переменным или импульсным током.

Благодаря большому числу контактов — 43 — разъём удобен для передачи многоканальных сигналов и питания в составе одного соединения. Высокое сопротивление изоляции не менее 5000 МОм и рабочее напряжение до 700 В делают его пригодным для цепей, где предъявляются повышенные требования к электрической прочности изоляции.

Допустимая токовая нагрузка до 15 А на контакт и рабочий диапазон температур от минус 60 до плюс 155 градусов Цельсия расширяют области применения, включая эксплуатацию в условиях всеклиматического исполнения. Ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов позволяют использовать разъём в составе оборудования, рассчитанного на длительный срок службы. Срок сохраняемости 15 лет обеспечивает возможность длительного хранения изделия без потери рабочих свойств.
