Назначение соединителя СНЦ28-43-36В-1-А-В

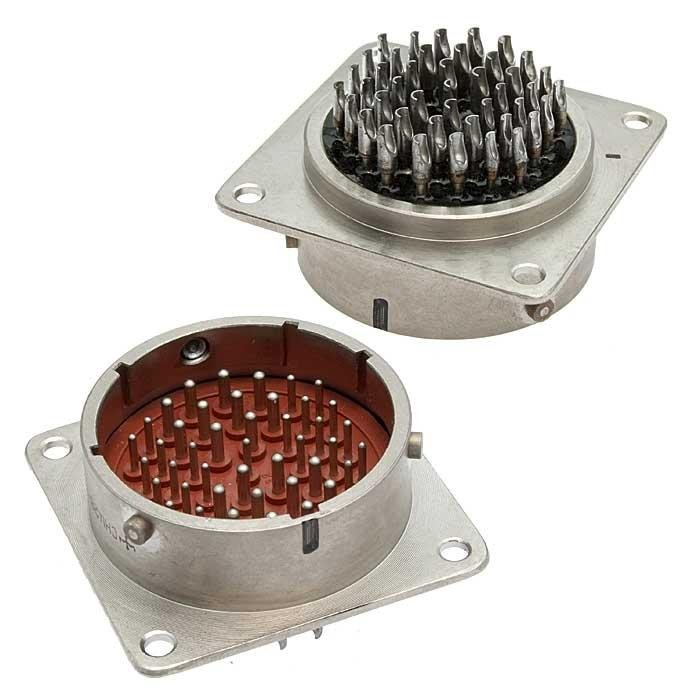

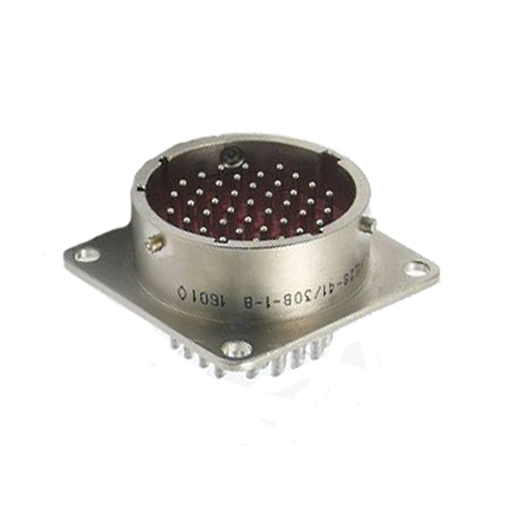

Цилиндрический малогабаритный низкочастотный соединитель СНЦ28-43-36В-1-А-В представляет собой приборную вилку для внутреннего монтажа с байонетной фиксацией сочленённого положения. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель относится к блочной части разъёмного соединения: его монтаж выполняется непосредственно фланцем на стенку прибора, что обеспечивает надёжное и стабильное закрепление на корпусе оборудования.

СНЦ28-43-36В-1-А-В рассчитан на работу в электрических цепях постоянного, переменного и импульсного токов. Максимальная частота переменного тока составляет 3 МГц, а допустимое амплитудное значение напряжения достигает 700 В. Благодаря этим параметрам соединитель может применяться в широком спектре устройств — от контрольно-измерительной аппаратуры до систем связи и автоматики.

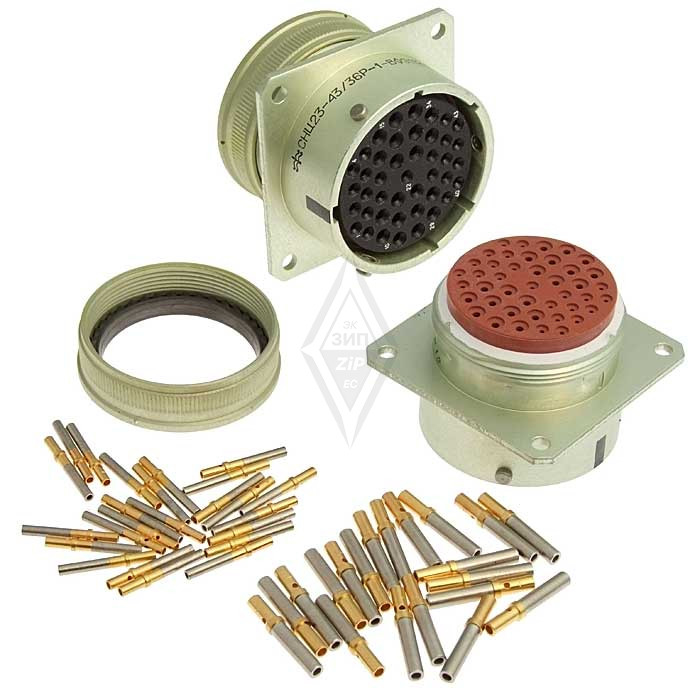

Приборная вилка СНЦ28-43-36В-1-А-В сочленяется с розетками серии СНЦ23. Ответные розетки выпускаются по техническим условиям ГЕ0.367.241ТУ, что гарантирует полную конструктивную и электрическую совместимость при формировании разъёмных пар.

Конструктивные особенности и подтверждённые характеристики

Соединитель СНЦ28-43-36В-1-А-В отличается продуманной конструкцией, ориентированной на применение внутри приборов и блоков. Ниже перечислены основные технические особенности данной модели.

• Количество контактов: 43.
• Условный размер корпуса: 36.
• Конструктивное исполнение: 1 — приборная вилка.
• Тип сочленения: байонетная фиксация сочленённого положения.
• Покрытие контактов: серебро-никель.
• Способ монтажа проводов: пайка.
• Исполнение: всеклиматическое.
• Герметичное исполнение корпуса вилки.
• Угловое положение изолятора в корпусе вилки: А.
• Монтаж на стенку прибора через фланец.

Байонетная фиксация обеспечивает быстрое и надёжное соединение с ответной частью, исключая самопроизвольное расчленение при вибрациях и механических воздействиях. Покрытие контактов серебро-никель способствует стабильному электрическому контакту и защите от окисления. Герметичное исполнение позволяет использовать соединитель в условиях повышенной влажности и при перепадах температур, характерных для всеклиматического применения.

Применение и особенности монтажа

СНЦ28-43-36В-1-А-В применяется в составе радиоэлектронных устройств, где требуется надёжное разъёмное соединение большого числа цепей при ограниченных габаритах. Приборная вилка монтируется на корпус оборудования через собственный фланец, что упрощает сборку и обслуживание аппаратуры. Контакты рассчитаны на пайку проводников, что делает соединитель удобным для стационарного монтажа внутри блоков.

Благодаря 43 контактам и условному размеру корпуса 36 соединитель подходит для задач с высокой плотностью коммутации. Всеклиматическое исполнение расширяет сферу применения: изделие может эксплуатироваться в различных климатических зонах, включая регионы с экстремальными температурами и влажностью. Совместимость с розетками СНЦ23, выпускаемыми по ГЕ0.367.241ТУ, позволяет формировать проверенные временем разъёмные пары для серийной аппаратуры.

Угловое положение изолятора А задаёт ориентацию контактной группы относительно корпуса вилки, что важно при проектировании ответных частей и соблюдении правильной цоколёвки. Это исключает ошибки при сочленении и обеспечивает однозначное позиционирование соединителя в составе прибора.

Итоговые параметры изделия

Соединитель СНЦ28-43-36В-1-А-В сочетает компактные размеры, высокую плотность контактов и надёжное байонетное сочленение. Его применение оправдано в системах, где важны стабильность электрических соединений, устойчивость к внешним воздействиям и удобство монтажа. Конструкция рассчитана на длительную эксплуатацию в составе радиоэлектронной аппаратуры общего и специального назначения, а совместимость с серией СНЦ23 делает данный соединитель универсальным решением для построения разъёмных узлов.
