Электросоединитель

Цена:

7250 ₽

В наличии: 46 шт.

Заводская упаковка

Производитель: Электросоединитель

Технические характеристики

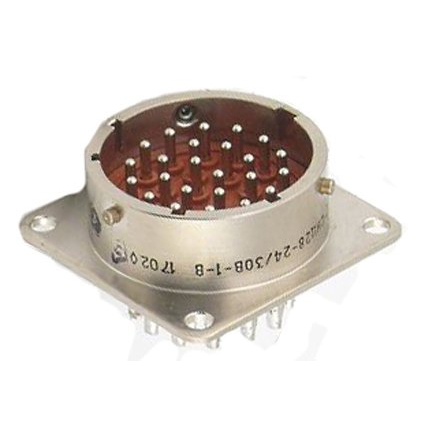

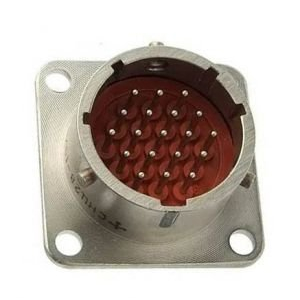

СНЦ28-4/14В-1-В(В) — это герметичная приборная вилка (блочная часть) цилиндрического низкочастотного электросоединителя производства завода «ОТК» (и аналогов от других производителей, таких как «ПЗ»). Она предназначена для надежного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов в промышленном и специальном оборудовании.

Соединитель имеет 4 штыревых контакта диаметром 1 мм с покрытием никелем (мик-никель), монтаж проводов осуществляется пайкой. Рабочая токовая нагрузка на контакт — 3 А, максимальная — 6 А; рабочее напряжение до 700 В (амплитудное).

Вилка выпускается без кожуха, только в герметичном исполнении, монтируется фланцем напрямую на панель прибора (расстояние между отверстиями 16,5 мм, диаметр отверстия 2,2 мм). Сочленяется байонетным способом с кабельными розетками серии СНЦ23; многошпоночная поляризация обеспечивает правильную ориентацию.

Всеклиматическое исполнение (В) позволяет работать при температурах от -60 до +155 °C, влажности 100% при +35 °C, давлении до 1,3×10⁻¹⁰ Па. Выдерживает вибрацию 1–5000 Гц (40 g), акустические шумы до 170 дБ, удары до 1500 g; ресурс — 5000 сочленений, наработка — 1000 часов.

Описание

Назначение и область применения

СНЦ28-4/14В-1-В(В) представляет собой герметичную приборную вилку блочного типа, входящую в серию цилиндрических низкочастотных электросоединителей. Изделие выпускается заводом «Электросоединитель» с приёмкой «ОТК» и предназначено для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсных сигналов. Соединитель ориентирован на применение в промышленном оборудовании, контрольно-измерительной аппаратуре и специальной технике, где требуется стабильное контактное соединение в условиях повышенных механических и климатических нагрузок.

Блочная вилка монтируется непосредственно на панель прибора через фланец. Конструкция предусматривает байонетное сочленение с кабельными розетками серии СНЦ23, а многошпоночная поляризация исключает ошибки ориентации при стыковке. Исполнение без кожуха и герметичная конструкция делают изделие подходящим для встраиваемого монтажа в корпуса устройств.

Конструктивные особенности

Соединитель оснащён четырьмя штыревыми контактами диаметром 1 мм. Контактные элементы имеют никелевое покрытие (мик-никель), обеспечивающее защиту от коррозии и стабильность переходного сопротивления. Монтаж проводов выполняется методом пайки, что гарантирует надёжное соединение с проводниками и удобство при сборке.

Крепление вилки к панели осуществляется через два установочных отверстия. Расстояние между центрами отверстий составляет 16,5 мм, диаметр каждого отверстия — 2,2 мм. Такая геометрия позволяет точно позиционировать разъём и обеспечивает механическую прочность установки.

Всеклиматическое исполнение (В) подтверждает способность изделия работать в широком диапазоне внешних воздействий. Температурный интервал эксплуатации составляет от минус 60 до плюс 155 °C. Соединитель сохраняет работоспособность при относительной влажности 100 % и температуре плюс 35 °C, а также при пониженном давлении до 1,3×10⁻¹⁰ Па.

Электрические параметры

Электрические характеристики СНЦ28-4/14В-1-В(В) рассчитаны на работу в цепях с рабочим током до 3 А на каждый контакт. Максимально допустимая токовая нагрузка достигает 6 А. Рабочее напряжение составляет до 700 В амплитудного значения, что позволяет применять разъём в цепях с достаточно высокими уровнями сигналов и питания.

Сочетание четырёх контактов с умеренной токовой нагрузкой делает изделие востребованным в схемах, где важны компактность и надёжность, а не передача больших мощностей.

Стойкость к внешним воздействиям и ресурс

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических нагрузок. Изделие выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 40 g, акустические шумы уровнем до 170 дБ, а также ударные нагрузки с ускорением до 1500 g. Такие показатели подтверждают пригодность разъёма для применения в аппаратуре, работающей на подвижных объектах и в зонах с высоким уровнем вибрации.

Ресурс изделия составляет 5000 циклов сочленения-расчленения, наработка — 1000 часов. Эти значения гарантируют длительный срок службы при соблюдении условий эксплуатации.

Комплектация и приёмка

Изделие поставляется в заводской упаковке предприятия-изготовителя. Приёмка осуществляется службой «ОТК», что подтверждает соответствие каждого экземпляра техническим требованиям и конструкторской документации. Год выпуска партии — 2023.

Артикул изделия — 21110. Название и артикул однозначно идентифицируют данную модификацию среди других представителей серии СНЦ28.
