Назначение соединителя СНЦ28-4/14В-1-В(В)

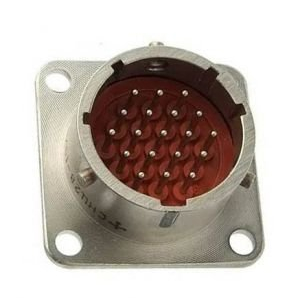

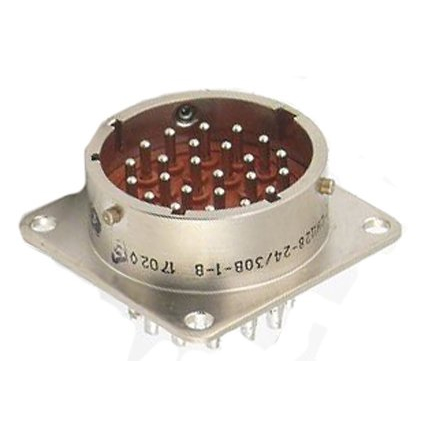

СНЦ28‑4/14В‑1‑В(В) — цилиндрический низкочастотный электрический соединитель серии СНЦ28, выполненный в виде приборной (блочной) вилки всеклиматического исполнения. Изделие выпускается под брендом «Электросоединитель» («ОТК») и предназначено для работы в электрических цепях постоянного, переменного тока (до примерно 3 МГц) и импульсных токов, включая бортовые сети аппаратуры и блоки БРЭО. Соединитель применяется для герметичного сочленения блоков с кабельными или приборными розетками, преимущественно в герметизирующих стенках приборов и корпусов.

Тип изделия — вилка приборная (блочная), без съёмного кожуха, только с фланцем для монтажа на стенку прибора. Сочленение байонетное, выполняется с розетками серии СНЦ23 — стандартной ответной частью для СНЦ28‑4/14В‑1‑В. Такая конструкция обеспечивает быстрое, надёжное и герметичное соединение даже в условиях вибрации и перепадов температур.

Подтверждённые особенности и характеристики

Соединитель имеет металлический корпус и всеклиматическое исполнение «В», что гарантирует работоспособность в широком диапазоне температуры и влажности. Контактная группа состоит из 4 штифтовых контактов диаметром 1,0 мм, изготовленных из латуни с никелевым покрытием, обеспечивающим коррозионную стойкость и стабильную проводимость.

• Количество контактов: 4 штифтовых контакта диаметром 1,0 мм.
• Токовая нагрузка на контакт: рабочая около 3 А, максимальная до 6 А.
• Максимальное рабочее напряжение: до 700 В (амплитудное).
• Сопротивление контакта: не более примерно 15 мОм.
• Сопротивление изоляции: порядка 5000 МОм в нормальных условиях.
• Диапазон рабочих температур: ориентировочно от −60 до +155 °С.
• Относительная влажность: допускается до 100% при 35 °С.
• Вибрационные и ударные нагрузки: соединитель рассчитан на значительные вибрации и удары (в пределах десятков — сотен g, в зависимости от режима).
• Типовой ресурс: порядка 5000 циклов сочленения-расчленения.

Приёмка изделия — «ОТК», год выпуска — 2023. Заводская упаковка сохраняет целостность соединителя при транспортировке и хранении.

Монтаж и применение

Монтаж корпуса выполняется на панель или стенку прибора с помощью фланца без кожуха; предусмотрены стандартные установочные размеры по монтажным отверстиям. Монтаж проводов на электрической стороне осуществляется пайкой проводников непосредственно к контактам, что обеспечивает надёжное и долговечное соединение.

СНЦ28‑4/14В‑1‑В(В) применяется в составе радиоэлектронной аппаратуры, бортовых систем, блоков БРЭО и промышленного оборудования, где требуется герметичное байонетное сочленение с высокой стойкостью к внешним воздействиям. Благодаря всеклиматическому исполнению и металлическому корпусу соединитель сохраняет заявленные характеристики при эксплуатации в жёстких условиях, включая повышенную влажность, вибрации и значительные перепады температур.

Изделие совместимо с ответными розетками серии СНЦ23 и рассчитано на продолжительную работу в составе ответственных электрических цепей постоянного и переменного тока.
