Назначение соединителя СНЦ28-41/30В-1-В РОМБ

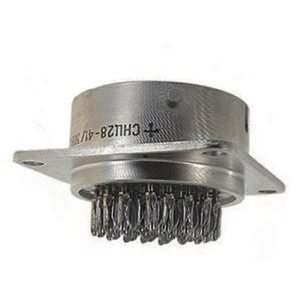

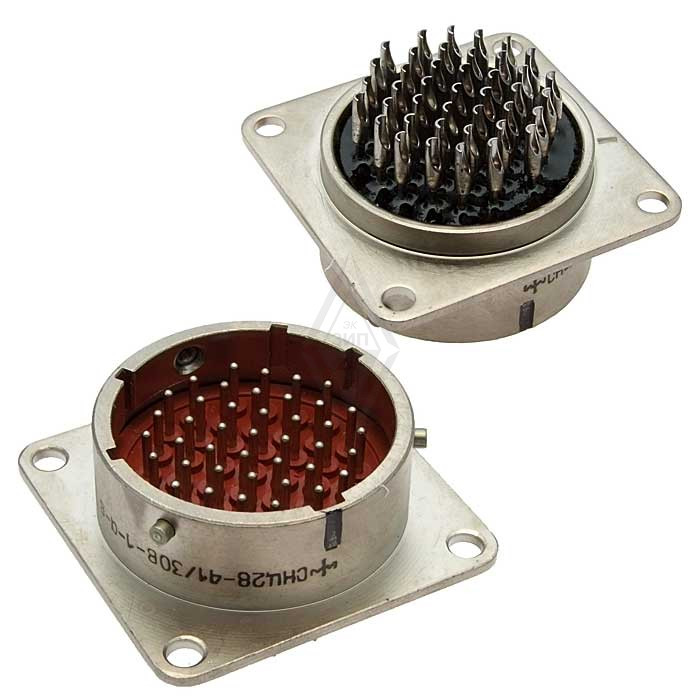

СНЦ28-41/30В-1-В РОМБ (артикул 8208) — это цилиндрический малогабаритный низкочастотный соединитель, выполненный в виде вилки с байонетной фиксацией. Изделие относится к категории СНЦ28 и предназначено для внутреннего монтажа в радиоэлектронной аппаратуре. Основная задача соединителя — обеспечение надёжного электрического соединения и разъединения цепей в составе приборов, блоков и модулей.

Соединитель применяется в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Максимальное рабочее напряжение составляет до 700 В (амплитудное значение). Такие параметры делают изделие пригодным для использования в низкочастотных трактах передачи сигнала и питания маломощных узлов.

Расшифровка обозначения и конструктивные особенности

Маркировка СНЦ28-41/30В-1-В РОМБ содержит несколько смысловых элементов, позволяющих точно идентифицировать исполнение изделия:

• СНЦ28 — базовый тип соединителя. Согласно описанию, изделие является герметичным и всеклиматическим, что подтверждается соответствием ГОСТ В 20.39.404-81.
• 41 — количество контактов. Вилка рассчитана на 41 контакт, что обеспечивает передачу большого числа сигналов через один разъём.
• 30 — условный размер корпуса. Этот параметр определяет габаритные и присоединительные размеры соединителя.
• В — вилка приборная без кожуха. Такое исполнение предполагает установку непосредственно на корпус прибора или внутрь аппаратуры.
• 1 — конструктивное исполнение, уточняющее особенности сборки и монтажа.
• РОМБ — код производителя или модификация изделия. В предоставленных данных производитель не указан, поэтому этот элемент обозначения трактуется как идентификатор исполнения.

Соединитель имеет цилиндрический корпус малогабаритного типа. Байонетная фиксация обеспечивает быстрое сочленение и расчленение без применения специального инструмента, а также устойчивость к вибрационным нагрузкам за счёт механического замыкания.

Совместимость и условия эксплуатации

Вилка СНЦ28-41/30В-1-В РОМБ сочленяется с розетками типа СНЦ23. Это важно учитывать при подборе ответной части: для образования полноценного соединительного узла требуется розетка соответствующего типа и типоразмера. Герметичное исполнение позволяет использовать изделие в условиях повышенной влажности и других неблагоприятных факторах окружающей среды.

Климатическое исполнение, заявленное как всеклиматическое по ГОСТ В 20.39.404-81, подтверждает возможность эксплуатации в широком диапазоне температур и условий. Это делает соединитель пригодным как для общего, так и для специального назначения в электронике.

Область применения

Изделие используется для соединения и разъединения электрических цепей в следующих видах аппаратуры:

1. Приборы и блоки радиоэлектроники, где требуется компактный многоконтактный разъём.
2. Контрольно-измерительная аппаратура, включая стенды и испытательные установки.
3. Электронные узлы, работающие в цепях постоянного, переменного и импульсного тока в пределах указанных напряжений и частот.
4. Оборудование, эксплуатируемое в широком диапазоне температур и климатических условий благодаря герметичному всеклиматическому исполнению.

Таким образом, СНЦ28-41/30В-1-В РОМБ представляет собой герметичную малогабаритную вилку с 41 контактом и байонетным креплением, рассчитанную на внутренний монтаж и совместную работу с розетками типа СНЦ23. Изделие подходит для ответственных низкочастотных соединений в приборах, измерительной технике и радиоэлектронной аппаратуре.
