Назначение соединителя СНЦ28-41/30В-1-Б-В

СНЦ28-41/30В-1-Б-В — это цилиндрический низкочастотный байонетный соединитель, широко применяемый в электронных, радио- и контрольно-измерительных приборах. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

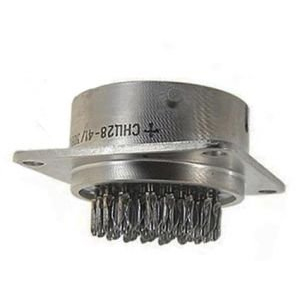

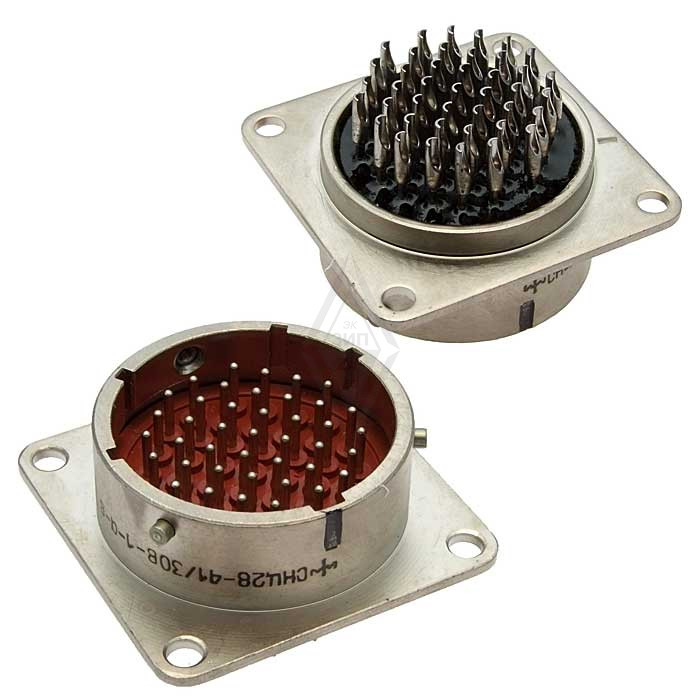

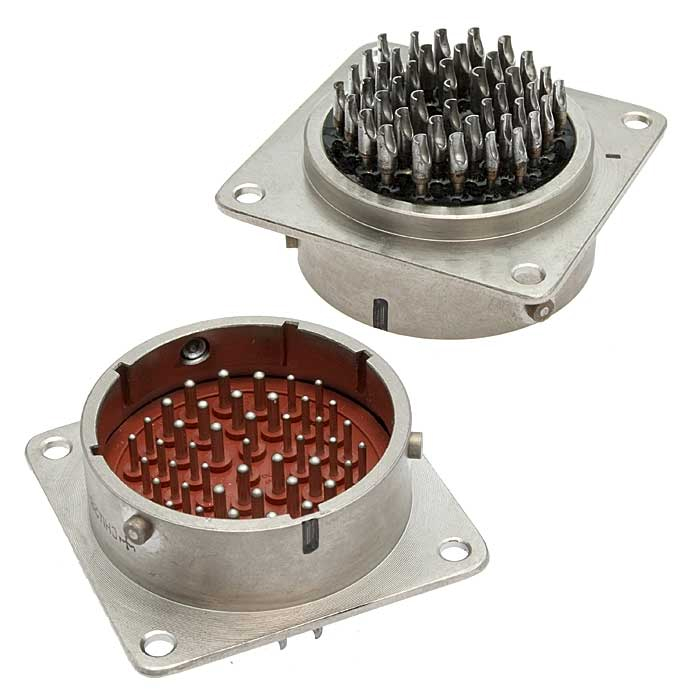

Данная модель представляет собой приборную вилку, то есть устанавливается непосредственно на корпусе прибора или устройства и служит для внутреннего монтажа. Соединитель относится к категории герметичных низкочастотных изделий, что позволяет использовать его в составе ответственных узлов, где требуется стабильная работа в различных условиях эксплуатации.

Подтверждённые особенности и технические характеристики

Конструкция соединителя обеспечивает надёжное механическое и электрическое соединение за счёт байонетного сочленения и многошпоночной поляризации корпуса, которая исключает неправильное подключение. Изолятор выполнен многопозиционным, а его угловое положение обозначено буквой «б».

• Тип соединителя: цилиндрический, низкочастотный, герметичный.
• Количество контактов: 41.
• Условный размер корпуса: 30.
• Вид соединителя: вилка.
• Конструктивное исполнение: приборная вилка.
• Угловое положение изолятора: обозначается буквой «б».
• Климатическое исполнение: всеклиматическое.
• Сочленение: байонетное.
• Поляризация корпуса: многошпоночная.
• Установка изолятора: многопозиционная.
• Покрытие контактов: никель.
• Монтаж проводов: пайкой.
• Максимальная токовая нагрузка на контакт: зависит от диаметра контакта, обычно в диапазоне от 3 до 9 А.
• Сопротивление контакта: не более 15 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Применение и совместимость

Соединитель СНЦ28-41/30В-1-Б-В используется для внутреннего монтажа в радиоэлектронной аппаратуре, измерительных приборах и системах управления. Он может сочленяться с розетками СНЦ23, что расширяет возможности его применения при построении разъёмных соединений в составе блоков и модулей.

Благодаря всеклиматическому исполнению изделие устойчиво к различным внешним воздействиям, включая синусоидальную вибрацию и механические удары. Это делает его пригодным для эксплуатации в условиях повышенных механических нагрузок, где предъявляются требования к сохранению целостности электрических цепей и надёжности контактных соединений.

Монтаж проводов производится пайкой, что обеспечивает стабильный электрический контакт и долговечность соединения. Совокупность характеристик позволяет рекомендовать данный соединитель для применения в составе ответственных электронных, радио- и контрольно-измерительных устройств, работающих при напряжении до 700 В амплитудного значения и частоте до 3 МГц.
