Назначение соединителя СНЦ28-41/30В-1-А-В

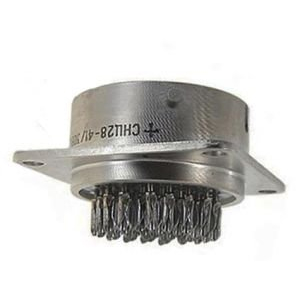

СНЦ28-41/30В-1-А-В (артикул 8206, категория СНЦ28) представляет собой малогабаритный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 700 В. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное соединение и разъединение электрических цепей.

Конструктивное исполнение — вилка. Соединитель изготавливается в герметичном исполнении и сочленяется с розетками типа СНЦ23, что позволяет использовать его в условиях с повышенными требованиями к защите от внешних воздействий.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, указанные в описании изделия:

• Тип соединителя: цилиндрический, низкочастотный, герметичный.
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.
• Количество контактов: 41.
• Условный размер корпуса: 30.
• Конструктивное исполнение: вилка.
• Сочленение: байонетное, обеспечивающее надёжное соединение.
• Покрытие контактов: никель, что повышает коррозионную стойкость.
• Способ монтажа проводов: пайка.
• Рабочая температура окружающей среды: от минус 60 до плюс 155 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых техническими условиями; 100000 часов в облегчённом режиме.

Конструктивные особенности серии СНЦ28

Соединители СНЦ28 обладают многошпоночной поляризацией корпуса и многопозиционной установкой изолятора. Эти решения предотвращают случайное неправильное подключение и делают изделие надёжным и удобным в эксплуатации. Байонетное сочленение обеспечивает быстрое и плотное соединение, а пайка проводов — стабильный электрический контакт.

Применение

Соединитель СНЦ28-41/30В-1-А-В предназначен для соединения и разъединения электрических цепей в различных устройствах и системах, требующих надёжных электрических соединений. Благодаря герметичному исполнению и совместимости с розетками типа СНЦ23 он может применяться в составе радиоэлектронной аппаратуры общего и специального назначения, в том числе при воздействии неблагоприятных климатических факторов.

Всеклиматическое исполнение по ГОСТ В 20.39.404-81 и расширенный диапазон рабочих температур позволяют использовать соединитель в аппаратуре, эксплуатируемой в сложных условиях. Сочетание герметичности, байонетного сочленения, никелевого покрытия контактов и многошпоночной поляризации делает СНЦ28-41/30В-1-А-В высококачественным решением для соединения электрических цепей в различных областях применения.
