Назначение и общие сведения

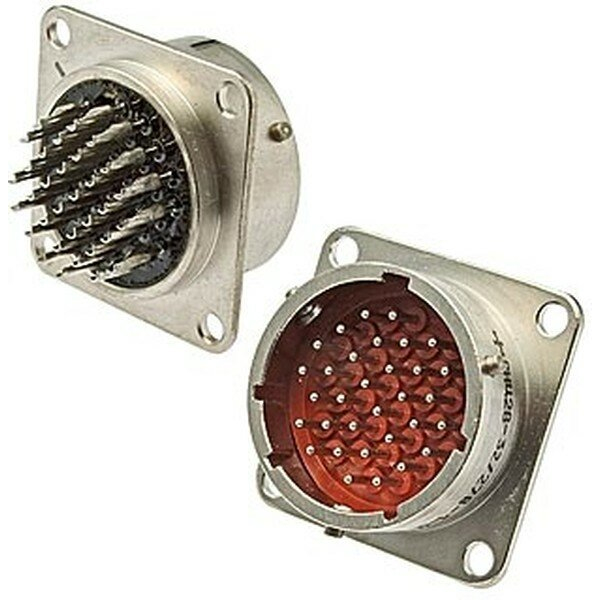

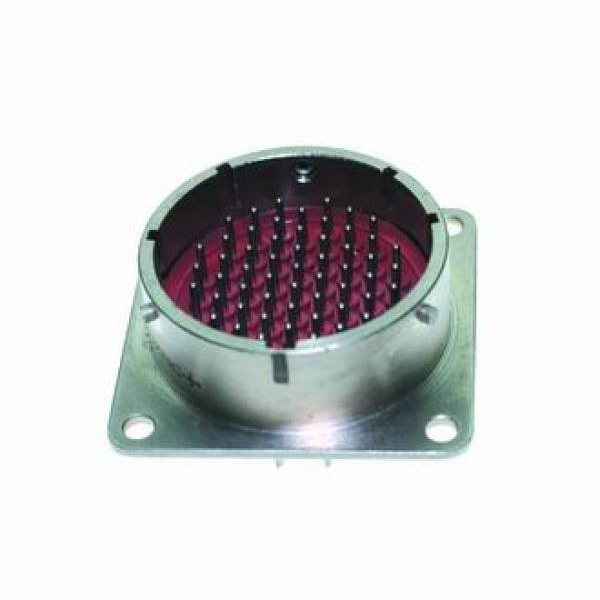

Соединитель СНЦ28-32/33В-1-В РОМБ (артикул 8205) относится к серии СНЦ28. Изделие представляет собой электрический соединитель с 32 контактами, предназначенный для коммутации цепей в аппаратуре, где требуется высокая надёжность соединения в условиях воздействия неблагоприятных внешних факторов. Производитель в исходных данных не указан.

Соединитель рассчитан на работу с рабочим напряжением до 700 В (амплитудное значение). Рабочий ток на один контакт составляет от 3 А до 9 А в зависимости от диаметра применяемого контакта. Такие параметры позволяют использовать изделие в силовых и сигнальных цепях различной электронной и электротехнической аппаратуры.

Категория СНЦ28 объединяет цилиндрические соединители с резьбовым сочленением и герметичным исполнением корпуса. Обозначение РОМБ в наименовании указывает на конструктивное исполнение или вариант корпуса, предусмотренное серией. Точное описание из каталога производителя не приведено, поэтому дополнительная интерпретация обозначения не приводится.

Подтверждённые особенности

Электрические характеристики

• Количество контактов: 32;
• Рабочее напряжение: до 700 В (амплитудное значение);
• Рабочий ток на контакт: от 3 А до 9 А (в зависимости от диаметра контакта);
• Сопротивление контактов: не более 2,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.

Конструктивные и эксплуатационные характеристики

• Тип сочленения: резьбовое, обеспечивающее надёжное и виброустойчивое соединение;
• Тип корпуса: герметичный, обеспечивающий защиту от пыли, влаги и агрессивных сред;
• Рабочий диапазон температур: от -60 °С до +125 °С;
• Механическая износостойкость: до 500 циклов сочленения-расчленения;
• Устойчивость к повышенной влажности, соляному туману, вибрациям, многократным ударам и пониженному атмосферному давлению.

Перечисленные параметры подтверждены исходными данными серии СНЦ28. Герметичный корпус и резьбовое сочленение обеспечивают сохранение электрических характеристик при механических нагрузках и воздействии внешней среды. Диапазон рабочих температур позволяет применять соединитель как в условиях сильного холода, так и при значительном нагреве.

Применение

Соединители серии СНЦ28, включая модель СНЦ28-32/33В-1-В РОМБ, широко используются в авиационной и космической технике, а также в радиоэлектронной аппаратуре специального назначения. Высокая устойчивость к вибрациям, ударам, перепадам температур и пониженному атмосферному давлению делает изделие пригодным для ответственных узлов бортового оборудования.

Изделие находит применение в промышленном оборудовании, где требуется высокая надёжность и устойчивость к неблагоприятным условиям эксплуатации, например в условиях повышенной влажности, вибраций и температурных перепадов. Герметичное исполнение позволяет использовать соединитель в установках, работающих в запылённых или влажных помещениях.

Благодаря герметичности и устойчивости к коррозии соединитель применяется в судостроении и морской технике. Воздействие соляного тумана и повышенной влажности не приводит к нарушению контактного соединения в пределах указанных эксплуатационных характеристик.
