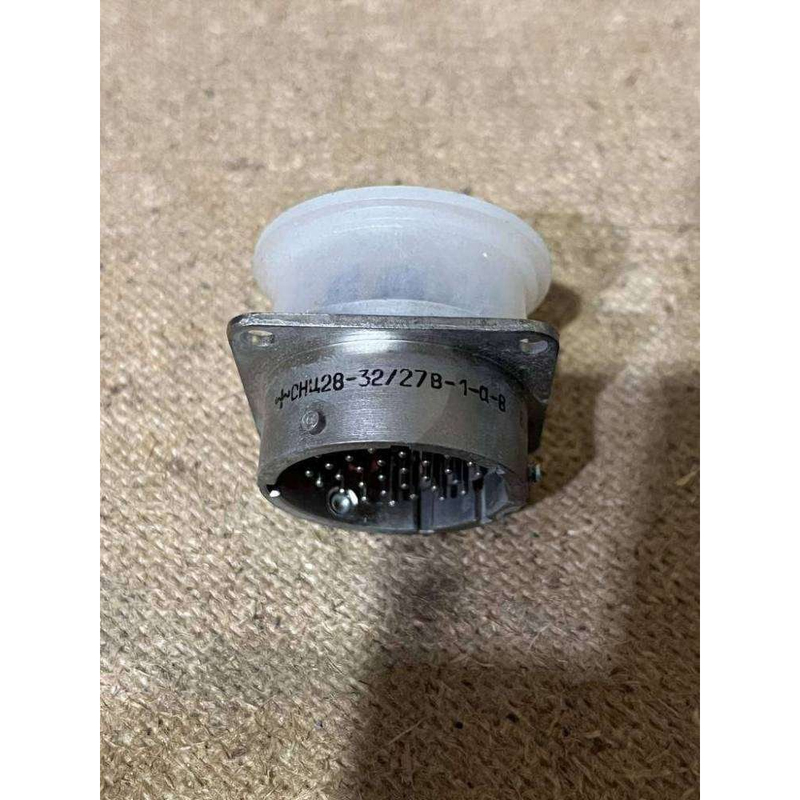

СНЦ28-32/27В-1-В - это цилиндрическая низкочастотная приборная вилка (штекер) резьбового сочленения. Она имеет 32 электрических контакта и условный размер корпуса 27 мм.

Характеристики

Данный разъем относится к серии СНЦ28, предназначенной для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

• Тип соединителя: Цилиндрический, низкочастотный.
• Конструкция: Приборная вилка (штекер), предназначенная для монтажа на панель или корпус оборудования.
• Тип сочленения: Резьбовое, обеспечивающее высокую надежность соединения, устойчивость к вибрациям и механическим ударам.
• Количество контактов: 32.
• Условный размер корпуса: 27 мм.
• Тип контактов: Гнездовые (розетка), как правило, паяные (для монтажа методом пайки).
• Покрытие контактов: Золотое покрытие для обеспечения низкого переходного сопротивления, высокой коррозионной стойкости и долговечности.
• Материал корпуса: Алюминиевый сплав с антикоррозионным покрытием (например, кадмирование или химическое оксидирование), обеспечивающим защиту от внешних воздействий.
• Герметичность: Герметичное исполнение, защищающее контакты от пыли, влаги и других агрессивных сред.
• Рабочее напряжение: До нескольких сотен вольт (в зависимости от конкретной спецификации и условий эксплуатации).
• Рабочий ток: До нескольких ампер на контакт, в зависимости от диаметра контакта.
• Диапазон рабочих температур: Широкий, обычно от -60°C до +100°C, что соответствует всеклиматическому исполнению (буква "В" в маркировке).
• Стойкость к внешним воздействующим факторам: Высокая устойчивость к вибрационным, ударным нагрузкам, повышенной влажности, соляному туману и другим агрессивным факторам окружающей среды.

Применение

Разъемы серии СНЦ28, включая модель СНЦ28-32/27В-1-В, благодаря своим высоким эксплуатационным характеристикам и надежности, широко применяются в:

• Авиационная и космическая техника: Для обеспечения стабильных и надежных электрических соединений в бортовой аппаратуре самолетов, вертолетов, космических аппаратов и наземного оборудования.
• Радиоэлектронная аппаратура: В различных устройствах специального и общепромышленного назначения, где требуется повышенная надежность и защита от внешних факторов.
• Военная техника: В системах связи, управления, навигации и другом оборудовании, эксплуатируемом в экстремальных условиях.
• Промышленное оборудование: В автоматизированных системах управления технологическими процессами, измерительной технике, робототехнике и другом оборудовании, работающем в условиях повышенных механических нагрузок, вибраций и агрессивных сред.
• Приборостроение: Для создания герметичных и виброустойчивых соединений между блоками и модулями высокоточных приборов и датчиков.
