Назначение

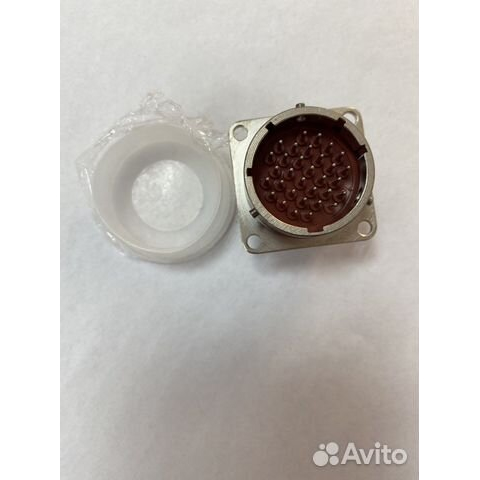

СНЦ28-32/27В-1-а-В «5» представляет собой приборную вилку — цилиндрический низкочастотный герметичный разъём, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных токов. Изделие применяется для надёжного соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения, в том числе при эксплуатации в сложных климатических условиях.

Приемка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний, что характерно для продукции, поставляемой в ответственные узлы радиоэлектронной аппаратуры. Год выпуска — 90.95, что указывает на принадлежность изделия к проверенной временем серии, сохраняющей эксплуатационные характеристики при длительном хранении.

Основные технические характеристики

Соединитель имеет 32 контакта диаметром 1 мм, условный размер корпуса 27 мм и максимальное рабочее напряжение до 700 В (амплитудное значение). Рабочий ток на контакт составляет от 3 до 9 А в зависимости от условий эксплуатации. Переходное сопротивление контактов — не более 15 мОм, а сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 32.
• Диаметр контактов: 1 мм.
• Условный размер корпуса: 27 мм.
• Максимальное рабочее напряжение: до 700 В (амплитудное).
• Рабочий ток на контакт: от 3 до 9 А.
• Сопротивление контактов: не более 15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Габаритные размеры: 33,4 на 33,4 на 23,6 мм.

Конструктивные особенности и монтаж

Вилка выполнена без кожуха, что обеспечивает монтаж непосредственно на стенку прибора. Сочленение с ответной частью — байонетное, то есть фиксация происходит поворотом, что ускоряет сборку и повышает надёжность соединения. Корпус имеет многошпоночную поляризацию, которая исключает неправильное подключение и повреждение контактов.

Монтаж проводов осуществляется пайкой. Покрытие контактов — никель, что обеспечивает коррозионную стойкость и стабильность переходного сопротивления. Конструкция герметична, что позволяет использовать разъём в условиях повышенной влажности и пониженного давления.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность при температуре от минус 60 до плюс 155 градусов Цельсия. Разъём выдерживает вибрацию с частотой до 5000 Гц при ускорении 400 метров на секунду в квадрате, удары с ускорением до 15000 метров на секунду в квадрате и пониженное давление до 1,3 на 10 в степени минус 10 Паскаля.

Наработка составляет до 1000 часов, количество сочленений-расчленений — 500 циклов, срок хранения — 15 лет. Такие параметры подтверждают пригодность изделия для длительной эксплуатации в аппаратуре, работающей в жёстких условиях.

Применение

СНЦ28-32/27В-1-а-В «5» применяется в радиоэлектронной аппаратуре общего и специального назначения для надёжного соединения цепей в различных климатических условиях. Благодаря герметичности, широкому диапазону рабочих температур и стойкости к вибрационным и ударным нагрузкам разъём востребован в бортовых, наземных и стационарных системах, где требуется стабильная передача сигналов и питающих напряжений.
