Назначение соединителя СНЦ28-32/27В-1-В

СНЦ28-32/27В-1-В — цилиндрический малогабаритный низкочастотный соединитель для внутреннего монтажа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

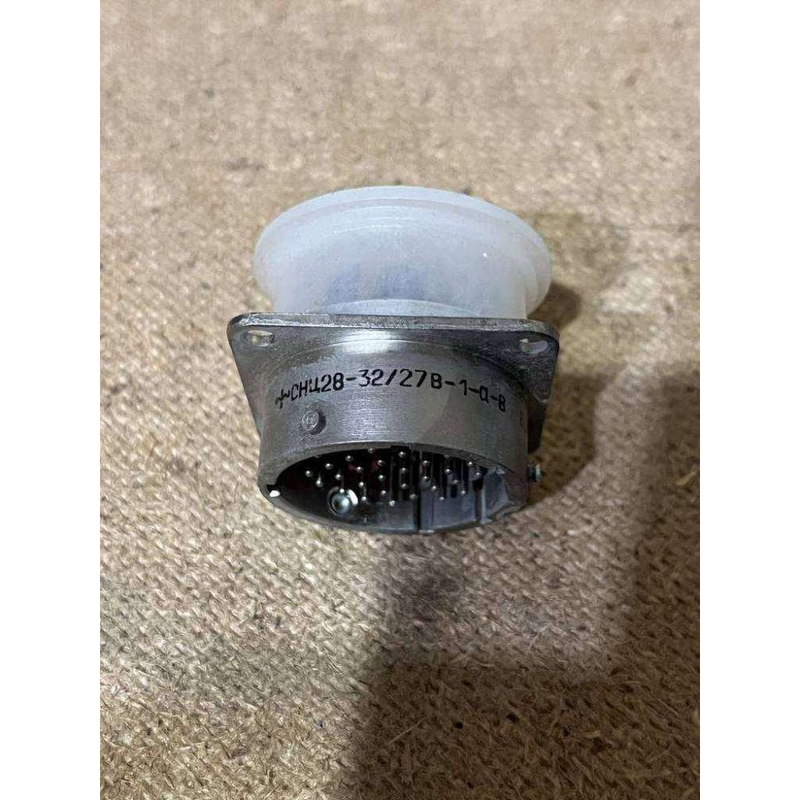

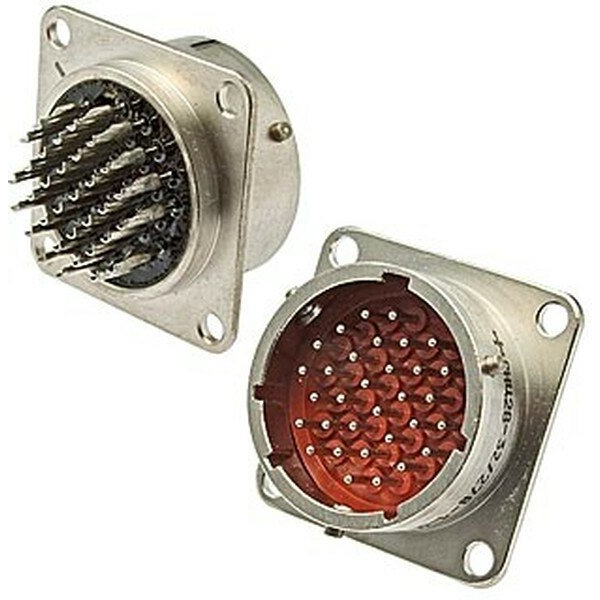

Конструктивно соединитель представляет собой приборную вилку с условным размером корпуса 27 мм и 32 контактными элементами. Байонетный тип сочленения обеспечивает быстрое и надёжное соединение, а также устойчивость к вибрационным нагрузкам. Герметичное исполнение корпуса позволяет использовать изделие в условиях повышенной влажности и воздействия других неблагоприятных факторов внешней среды.

Подтверждённые особенности конструкции

Соединители серии СНЦ28 обладают многошовной поляризацией корпуса и многопозиционной установкой изолятора. Такое решение исключает несанкционированное соединение и предотвращает ошибки при сочленении ответных частей. Контакты выполнены с никелевым покрытием, а монтаж проводов осуществляется пайкой.

• Тип соединителя: цилиндрический, низкочастотный, герметичный.
• Количество контактов: 32.
• Условный размер корпуса: 27 мм.
• Конструктивное исполнение: приборная вилка.
• Тип сочленения: байонетный.
• Покрытие контактов: никель.
• Способ монтажа проводов: пайка.

Технические параметры

Максимальное рабочее напряжение соединителя составляет 700 В. Рабочая токовая нагрузка на контакт — 3 А, а для контактов диаметром 1,0 мм — 6 А. Сопротивление изоляции — не менее 5000 МОм. Минимальная наработка в нормальных условиях — 1000 часов. Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и долговечность

Соединители СНЦ28 предназначены для эксплуатации в различных климатических условиях, в том числе в составе герметичного исполнения. Гарантийный срок хранения составляет не менее 15 лет со дня изготовления, что подтверждает высокую долговечность и надёжность изделия.

Применение

СНЦ28-32/27В-1-В широко используется в радиоэлектронной аппаратуре, а также в различных устройствах, требующих надёжного соединения электрических цепей. Изделие подходит для внутреннего монтажа и обеспечивает стабильную работу как в цепях постоянного, так и в цепях переменного тока частотой до 3 МГц.
