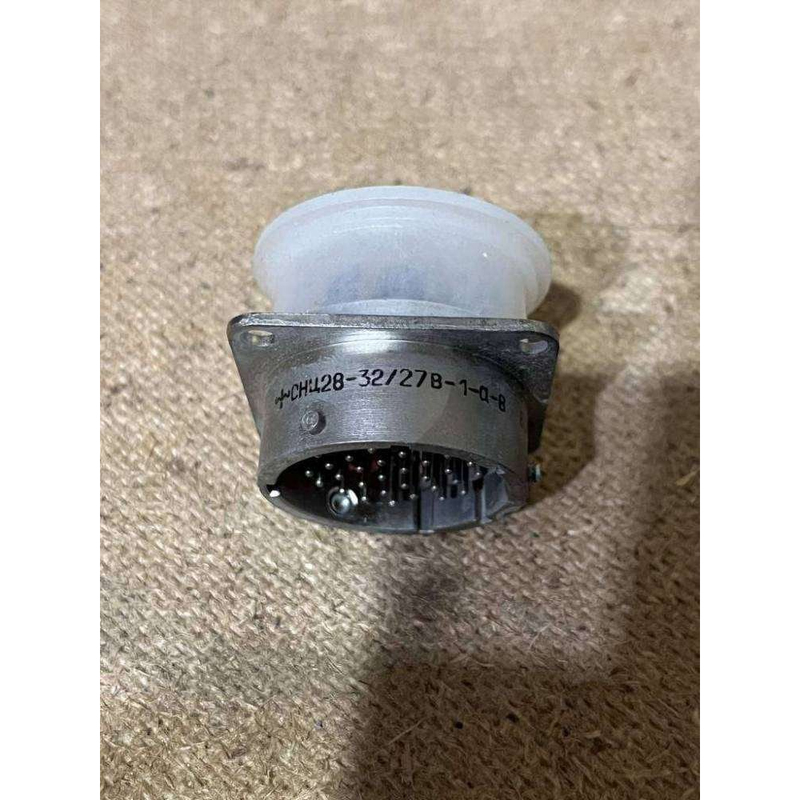

СНЦ28-32/27В-1-Б-В

Цена:

1050 ₽

Технические характеристики

СНЦ28-32/27В-1-Б-В

Соединитель СНЦ28-32/27В-1-б-В представляет собой малогабаритный цилиндрический разъем, предназначенный для работы в различных электрических цепях, включая постоянный и переменный токи (частотой до 3 МГц), а также импульсные токи при максимальном напряжении до 700 В. Эти соединители широко используются в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

Основные параметры:

Тип соединителя: СНЦ28
Количество контактов: 32
Условный размер корпуса: 27 мм
Конструктивное исполнение: 1 (приборная вилка)
Исполнение: всеклиматическое
Покрытие контактов: никель
Монтаж проводов: пайкой

Рабочие характеристики:

Максимальная токовая нагрузка на контакт:
- 3А для ? 1,0 мм
- 6А для ? 1,5 мм
- 9А для ? 2,0 мм
Сопротивление изоляции: не менее 5000 мОм
Количество сочленений-расчленений: до 500
Минимальная наработка: не менее 1000 часов
Гарантийный срок хранения: не менее 15 лет

Конструкция и особенности

Соединитель имеет байонетное сочленение, что обеспечивает надежное соединение. вилки СНЦ28 изготавливаются в герметичном исполнении и имеют многошпоночную поляризацию корпуса, что предотвращает неправильное подключение. Установка изолятора в корпусе может быть выполнена в нескольких положениях, что добавляет гибкости в использовании устройства.Данный соединитель является частью системы, которая включает розетки СНЦ23, что позволяет создавать надежные и безопасные электрические соединения в различных условиях эксплуатации.

Описание

Назначение соединителя СНЦ28-32/27В-1-Б-В

СНЦ28-32/27В-1-Б-В — малогабаритный цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, а также в цепях импульсных токов при максимальном напряжении до 700 В.

Изделие относится к серии СНЦ28 и применяется там, где требуется компактное, надёжное и герметичное соединение с большим числом контактов и защитой от неправильного сочленения.

Основные технические характеристики

Тип соединителя: СНЦ28.
Количество контактов: 32.
Условный размер корпуса: 27 мм.
Конструктивное исполнение: 1 — приборная вилка.
Исполнение: всеклиматическое.
Покрытие контактов: никель.
Монтаж проводов: пайкой.
Максимальная токовая нагрузка на контакт: 3 А для провода диаметром 1,0 мм, 6 А для провода диаметром 1,5 мм, 9 А для провода диаметром 2,0 мм.
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений-расчленений: до 500.
Минимальная наработка: не менее 1000 часов.
Гарантийный срок хранения: не менее 15 лет.

Конструкция и особенности

Соединитель имеет байонетное сочленение, обеспечивающее надёжное и быстрое соединение. Вилки СНЦ28 изготавливаются в герметичном исполнении и оснащены многошпоночной поляризацией корпуса, что исключает неправильное подключение.

Установка изолятора в корпусе может выполняться в нескольких положениях, что добавляет гибкости при монтаже и позволяет адаптировать соединитель под конкретную схему подключения.

Применение и совместимость

Соединитель СНЦ28-32/27В-1-Б-В входит в систему, включающую розетки СНЦ23. Совместное использование вилок СНЦ28 и розеток СНЦ23 позволяет создавать надёжные и безопасные электрические соединения в различных условиях эксплуатации.

Благодаря всеклиматическому исполнению, герметичности и широкому диапазону рабочих токов и напряжений, изделие применяется в составе радиоэлектронной аппаратуры, где необходима стабильная работа при воздействии внешних факторов.
