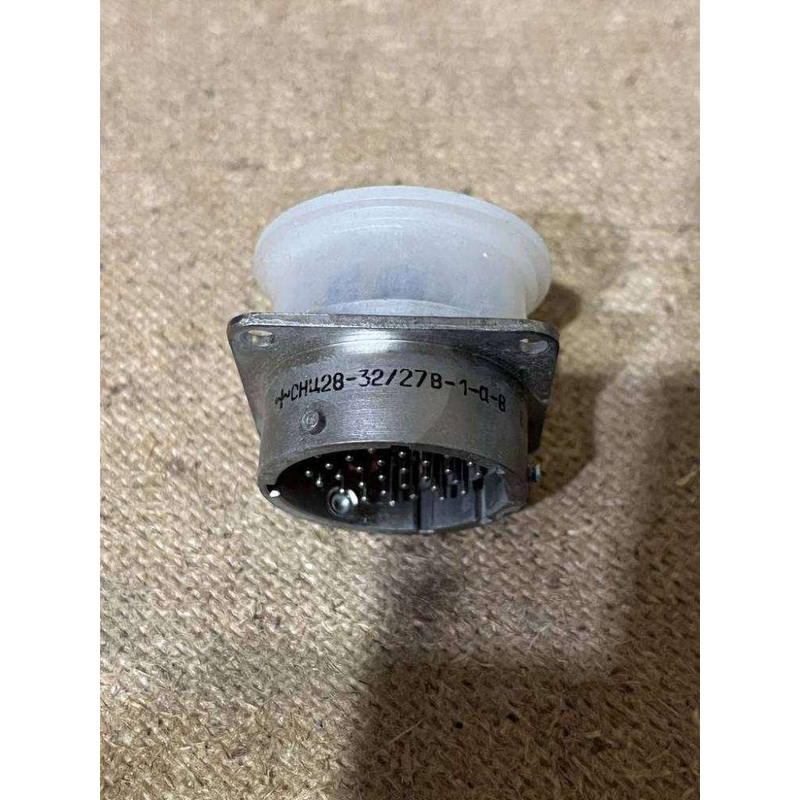

СНЦ28-32/27В-1-А-В: герметичная приборная вилка для ответственных электрических соединений

СНЦ28-32/27В-1-А-В — цилиндрический низкочастотный многоконтактный соединитель серии СНЦ28, предназначенный для внутреннего монтажа в аппаратуре, приборах, системах автоматики и другом оборудовании с повышенными требованиями к надежности коммутации. Исполнение представляет собой приборную вилку без кожуха с 32 контактами, байонетным сочленением и герметичной конструкцией.

Назначение разъема СНЦ28

Вилка СНЦ28-32/27В-1-А-В применяется для передачи сигналов и питания в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• оборудования, рассчитанного на напряжение до 700 В амплитудного значения.

Цилиндрические разъемы данного типа востребованы в приборостроении, системах управления, измерительной технике, промышленной автоматике, транспортном и специальном оборудовании. Герметичное исполнение помогает использовать соединитель в аппаратуре, где важно сохранить электрические параметры при воздействии внешних факторов.

Расшифровка обозначения

Маркировка СНЦ28-32/27В-1-А-В указывает на ключевые конструктивные особенности изделия:

Таким образом, СНЦ28-32/27В-1-А-В — это 32-контактная приборная вилка в корпусе условного размера 27, рассчитанная на установку в корпус оборудования и работу в широком диапазоне условий эксплуатации.

Конструктивные особенности

Одно из основных преимуществ разъема — байонетная фиксация . Она обеспечивает быстрое соединение ответных частей и устойчивость к самоотвинчиванию при вибрации или механических воздействиях. Для корректной ориентации при стыковке предусмотрены многошпоночная поляризация корпуса и многопозиционная установка изолятора.

Контакты имеют диаметр 1,0 мм и никелевое покрытие. Подключение проводников выполняют пайкой, что особенно удобно при внутреннем объемном монтаже в аппаратуре. Для 1-миллиметровых контактов у серии СНЦ28 указывается максимальная токовая нагрузка до 6 А на одиночный контакт, а сопротивление контакта — не более 15 мОм.

Технические параметры

К основным параметрам СНЦ28-32/27В-1-А-В относятся:

• 32 электрических контакта диаметром 1,0 мм;

• рабочее напряжение — до 700 В;

• применение в цепях переменного тока частотой до 3 МГц;

• максимальный ток на контакт — до 6 А;

• сопротивление контакта — не более 15 мОм;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;

• байонетный тип сочленения;

• пайка как способ монтажа проводников;

• никелевое покрытие контактов;

• всеклиматическое исполнение;

• ресурс — до 500 циклов сочленения и расчленения.

Совместимость и применение

Приборная вилка СНЦ28-32/27В-1-А-В сочленяется с соответствующими розетками серии СНЦ23. При подборе ответной части необходимо проверить не только количество контактов и размер корпуса, но и кодировку углового положения изолятора, конструктивное исполнение, тип монтажа и требуемую герметичность соединения.

Использование разъема с правильно подобранной ответной частью позволяет организовать компактное многоконтактное соединение между блоками оборудования, панелями, кабельными сборками и функциональными модулями. Многошпоночная поляризация снижает риск ошибочной стыковки, а байонетный механизм ускоряет монтаж и обслуживание аппаратуры.

СНЦ28-32/27В-1-А-В подходит для задач, где требуется надежный 32-контактный приборный разъем с герметизацией, устойчивой фиксацией и стабильными электрическими характеристиками в цепях питания, управления и передачи сигналов.
