Назначение и область применения

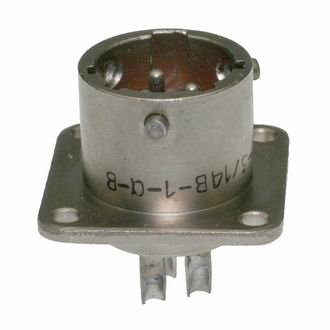

СНЦ28-3/14В-1-В(В) — цилиндрический низкочастотный соединитель вилочного типа производства «ОТК». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц, а также для передачи импульсных сигналов при рабочем напряжении до 700 В.

Соединитель востребован при внутреннем монтаже электро- и радиооборудования, контрольно-измерительных приборов и аппаратуры, где требуется надёжное разъёмное соединение с байонетной фиксацией. Приборное исполнение без кожуха и герметичная конструкция позволяют применять изделие в составе блоков, стоек и приборных панелей.

Всеклиматическое исполнение по техническим условиям СКНЦ.5523.127 ТУ обеспечивает работоспособность соединителя в широком диапазоне внешних воздействующих факторов, что допускает его использование в аппаратуре ответственного назначения.

Конструктивные особенности и технические характеристики

Соединитель выполнен в цилиндрическом корпусе условного размера 14 мм и оснащён тремя контактами диаметром 1,5 мм. Вилка имеет приборное исполнение без кожуха, байонетный тип сочленения, покрытие контактов никелем. Монтаж проводов осуществляется пайкой.

Ключевые параметры изделия:

• количество контактов — 3;
• диаметр контактов — 1,5 мм;
• условный размер корпуса — 14 мм;
• рабочее напряжение — до 700 В;
• частотный диапазон — до 3 МГц;
• токовая нагрузка — до 6 А, максимально до 12 А на контакт;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — 500 циклов соединений-расчленений;
• минимальная наработка — 1000 часов.

Герметичное исполнение и стабильные электрические параметры подтверждаются приёмочным контролем «ОТК». Изделие поставляется в заводской упаковке, артикул — 21107.

Совместимость и эксплуатационные преимущества

Вилка СНЦ28-3/14В-1-В(В) сочленяется с розетками серии СНЦ23. Такое сочетание образует надёжное разъёмное соединение с защитой от самопроизвольного расчленения благодаря байонетному замку.

Среди подтверждённых особенностей соединителя выделяются:

1. низкое переходное сопротивление контактов за счёт никелевого покрытия;
2. высокое сопротивление изоляции — не менее 5000 МОм;
3. работа с постоянным, переменным током и импульсными сигналами;
4. приборное исполнение для внутреннего монтажа без кожуха;
5. всеклиматическое исполнение (В) по ТУ «ОТК» СКНЦ.5523.127 ТУ.

Маркировка СНЦ28-3/14В-1-В(В) расшифровывается следующим образом: СНЦ28 — тип соединителя; 3 — количество контактов; 14 — размер корпуса; В — вилка; 1 — приборное исполнение без кожуха; (В) — всеклиматическое исполнение.

Изделие рассчитано на длительную эксплуатацию с заявленной наработкой не менее 1000 часов и ресурсом 500 циклов соединений-расчленений, что обеспечивает стабильность соединения в составе промышленного и измерительного оборудования.
