Назначение и область применения

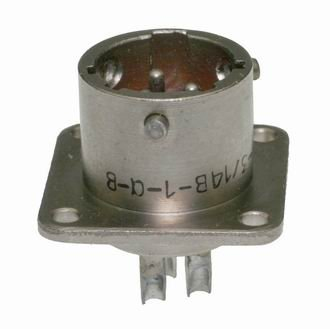

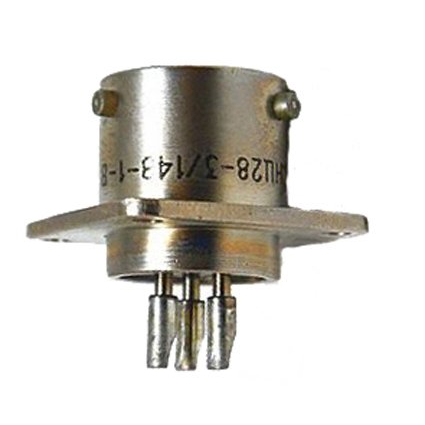

СНЦ28‑3/14В‑1‑В представляет собой цилиндрический низкочастотный электрический соединитель серии СНЦ28, выполненный в виде герметичной приборной вилки без кожуха. Изделие предназначено для внутреннего монтажа непосредственно на стенку прибора, блока или корпуса аппаратуры фланцевым способом. Соединитель обеспечивает герметичное сочленение кабельной части с блочной и применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре.

Изделие рассчитано на работу в цепях постоянного, переменного тока частотой до 3 МГц, а также в импульсных цепях при амплитудном значении напряжения до 700 В. Конструкция ориентирована на применение в составе комплексов, где требуется надёжный электрический контакт между кабелем и внутренними элементами блока, в том числе в условиях воздействия вибраций, ударов и пониженного атмосферного давления.

Технические особенности и конструкция

Соединитель имеет три контакта, рассчитанных на токовую нагрузку порядка 6–12 А в зависимости от режима и диапазона работы. Условный размер корпуса составляет 14 мм. Исполнение 1‑В указывает на приборную вилку без кожуха, монтируемую фланцем на стенку блока. Сочленение выполняется байонетным способом с розетками серии СНЦ23.

Покрытие контактов — медь–никель или аналогичное защитное покрытие, повышающее устойчивость к окислению и обеспечивающее стабильное переходное сопротивление в течение всего срока службы. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, что гарантирует высокую электрическую изоляцию между контактами и корпусом.

Соединитель относится к всеклиматическому исполнению и изготавливается по техническим условиям типа СКНЦ.5523.127 ТУ с приёмкой «ОТК». Диапазон рабочих температур — от минус 60 °C до плюс 85 °C, что позволяет эксплуатировать изделие в широком спектре климатических условий.

Эксплуатационные параметры

• Количество сочленений и расчленений — не менее нескольких сотен циклов, как правило, от 500 до 1500 в зависимости от конкретной модификации.
• Минимальная наработка — не менее 1000 часов.
• Тип сочленения — байонетное, ответная часть — розетки серии СНЦ23.
• Герметичное исполнение без кожуха, монтаж фланцем непосредственно через стенку блока.
• Стойкость к механическим воздействиям: вибрация, удары, пониженное атмосферное давление.
• Приёмка «ОТК», заводская упаковка.

Применение в аппаратуре

Соединитель применяется в блочной и приборной части комплексов, где требуется герметичное сочленение кабеля и блока. Благодаря устойчивости к широкому диапазону температур и механическим нагрузкам, изделие подходит для использования в бортовой аппаратуре, а также в устройствах, эксплуатируемых в сложных климатических условиях.

Конструкция с приборной вилкой без кожуха упрощает внутренний монтаж и сокращает занимаемое пространство внутри корпуса. Соединитель рассчитан на многократные циклы сочленения и расчленения, что обеспечивает удобство обслуживания и замены кабельных сборок в процессе эксплуатации аппаратуры.

Изделие поставляется в заводской упаковке с приёмкой «ОТК», что подтверждает контроль качества на предприятии-изготовителе и пригодность для применения в составе ответственной аппаратуры.
