Назначение и область применения

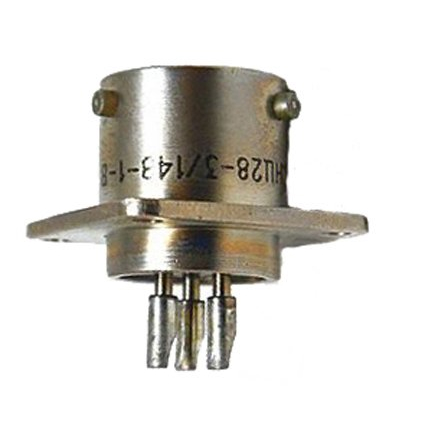

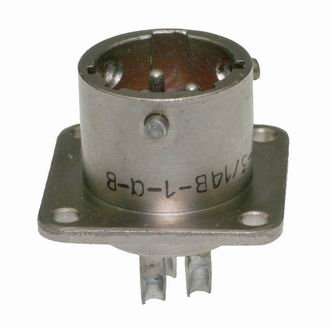

СНЦ28-3/14В-1-В(В) — низкочастотный цилиндрический электросоединитель вилочного типа, выпускаемый под торговой маркой «Электросоединитель» с приёмкой «ОТК». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц, а также для передачи импульсных сигналов. Рабочее напряжение достигает 700 В по амплитудному значению, что позволяет применять соединитель в цепях с достаточно высокими электрическими нагрузками.

Основные сферы использования — электронная, радиотехническая и контрольно-измерительная аппаратура, где требуется разъёмное соединение с высокой механической устойчивостью и стабильными электрическими параметрами. Вилка без кожуха монтируется непосредственно на приборную панель или корпус устройства и сочленяется с ответными розетками серии СНЦ23, формируя законченную соединительную пару.

Конструктивные особенности и технические характеристики

Соединитель имеет 3 контакта диаметром 1,5 мм, условный размер корпуса — 14 мм. Номинальная токовая нагрузка составляет 6 А на каждый контакт, максимальное суммарное значение — 12 А. Контакты покрыты микрон-никелем, что обеспечивает низкое переходное сопротивление и защиту от коррозии в процессе эксплуатации и хранения.

Корпус изделия выполнен в герметичном всеклиматическом исполнении, обозначаемом индексом [В]. Это гарантирует сохранение работоспособности при воздействии повышенной влажности, соляного тумана, инея и росы, а также при резких перепадах температур. Байонетная фиксация обеспечивает быстрое и надёжное сочленение с ответной частью, исключая самопроизвольное разъединение под воздействием вибраций. Одношпоночная поляризация предотвращает неправильное подключение контактов.

Монтаж проводов выполняется методом пайки, что позволяет получить долговечное и виброустойчивое соединение даже при эксплуатации в подвижных узлах аппаратуры. Соединитель рассчитан на длительную работу в жёстких условиях.

Электрические и механические параметры

• Число контактов: 3
• Диаметр контактов: 1,5 мм
• Ток на контакт: 6 А
• Максимальный суммарный ток: 12 А
• Рабочее напряжение: до 700 В амплитудного значения
• Частотный диапазон: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 °C до плюс 85 °C
• Количество циклов сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Устойчивость к одиночным механическим ударам: до 4900 м/с²
• Пониженное атмосферное давление: до 2000 Па

Условия эксплуатации и комплектация

СНЦ28-3/14В-1-В(В) сохраняет заявленные электрические параметры в широком диапазоне климатических воздействий. Всеклиматическое исполнение позволяет использовать соединитель как в отапливаемых помещениях, так и в неотапливаемых сооружениях, полевых условиях и на открытом воздухе. Рабочий интервал температур охватывает значения от минус 60 °C до плюс 85 °C, что делает изделие пригодным для эксплуатации в условиях Крайнего Севера и жаркого климата.

Изделие поставляется в заводской упаковке, обеспечивающей сохранность контактов и корпуса при транспортировке и хранении. Приёмка осуществляется службой «ОТК», что подтверждает соответствие каждого экземпляра техническим требованиям. Артикул для заказа — 21105.

Высокая механическая прочность и герметичность конструкции позволяют рекомендовать соединитель для ответственных узлов аппаратуры, где недопустимы отказы из-за окисления контактов, попадания влаги или случайного разъединения при вибрационных и ударных нагрузках.
