Назначение и область применения

СНЦ28-3/14В-1-В — это цилиндрический низкочастотный быстросъёмный электросоединитель производства «ОТК», предназначенный для коммутации электрических цепей в составе радиоэлектронной, электроизмерительной и контрольно-измерительной аппаратуры. Соединитель рассчитан на работу с постоянным и переменным током в диапазоне частот до 3 МГц, а также с импульсными сигналами. Номинальное рабочее напряжение достигает 700 В, что позволяет использовать изделие в широком спектре промышленных и лабораторных устройств.

Изделие относится к категории СНЦ28 и поставляется в заводской упаковке. Приёмка осуществляется службой «ОТК», что подтверждает соответствие каждого экземпляра установленным техническим требованиям.

Конструктивные особенности

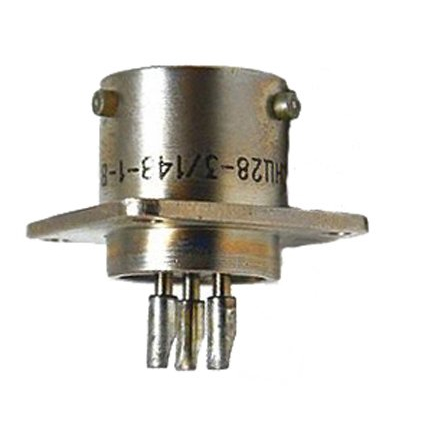

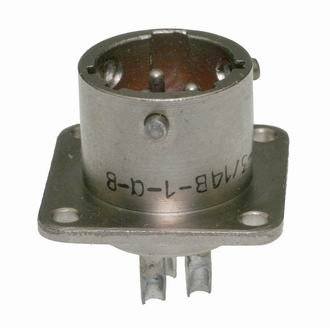

СНЦ28-3/14В-1-В представляет собой приборную вилку без кожуха в герметичном всеклиматическом исполнении [В]. Условный размер корпуса — 14 мм. Соединитель оснащён тремя контактами диаметром 1,5 мм с никелевым покрытием, монтаж проводов выполняется методом пайки. Байонетное сочленение обеспечивает быстрое и надёжное соединение с ответной частью, исключая самопроизвольное расчленение при вибрациях и механических воздействиях.

Корпус вилки имеет одношпоночную поляризацию, которая предотвращает неправильное соединение контактов. Фланцевое крепление предназначено для установки на стенку прибора. Соединитель совместим с розетками серии СНЦ23.

Основные электрические параметры:

• рабочая токовая нагрузка на контакт — 6 А;
• максимальная токовая нагрузка на контакт — 12 А;
• сопротивление изоляции — не менее 5000 МОм;
• номинальное напряжение — до 700 В.

Устойчивость к внешним воздействиям

Соединитель предназначен для эксплуатации в жёстких климатических условиях. Диапазон рабочих температур составляет от минус 60 °C до плюс 85 °C, что допускает применение изделия как в холодных, так и в умеренно жарких средах. Герметичное всеклиматическое исполнение [В] защищает внутренние контакты и места пайки от воздействия влаги, пыли и агрессивных атмосферных факторов.

Изделие выдерживает механические удары: одиночные — до 4900 м/с², многократные — до 392 м/с². Такая стойкость позволяет устанавливать соединитель в аппаратуре, подвергающейся ударным нагрузкам и вибрациям при транспортировке и эксплуатации.

Надёжность и ресурс

Ресурс соединителя составляет 500 циклов соединений-расчленений, наработка — не менее 1000 часов. Конструкция байонетного замка и никелированные контакты обеспечивают стабильное электрическое соединение на протяжении всего срока службы. Применение пайки как способа монтажа проводов гарантирует низкое переходное сопротивление и устойчивость к окислению в месте контакта.

Артикул изделия — 21104. Год выпуска — 2025.
