Назначение и область применения

СНЦ28-3/14В-1-В — цилиндрический низкочастотный быстросочленяемый электросоединитель с приёмкой «ОТК», разработанный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных сигналов. Рабочее напряжение соединителя достигает 700 В, что позволяет применять его в широком спектре бортовой, промышленной и контрольно-измерительной аппаратуры.

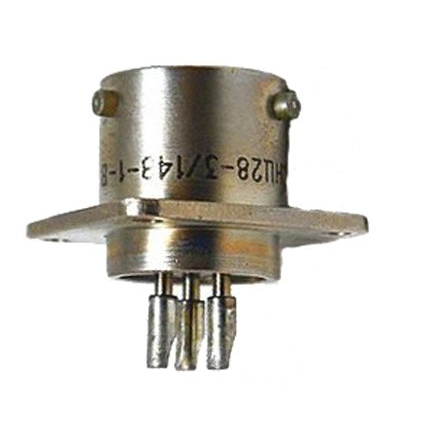

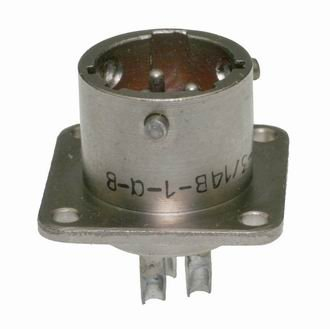

Изделие представляет собой приборную вилку без кожуха в герметичном всеклиматическом исполнении [В]. Условный размер корпуса — 14 мм, количество контактов — 3, диаметр каждого контакта — 1,5 мм. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение с розетками серии СНЦ23, при этом поляризация одношпоночная исключает ошибки при стыковке.

Электросоединитель рассчитан на эксплуатацию в условиях вибрации, механических ударов и экстремальных температур, что делает его востребованным в электро-, радио- и контрольно-измерительных приборах, работающих в жёстких условиях окружающей среды.

Конструктивные и электрические особенности

Корпус соединителя выполнен по цилиндрической схеме, характерной для серии СНЦ28. Монтаж проводов к контактам осуществляется пайкой, что обеспечивает стабильное переходное сопротивление и высокую устойчивость к вибрационным нагрузкам. Контакты имеют никелевое покрытие, защищающее их от коррозии и окисления в процессе длительной эксплуатации.

Ключевые электрические характеристики изделия:

• рабочая токовая нагрузка на один контакт — 6 А;
• максимально допустимая токовая нагрузка на контакт — 12 А;
• рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих частот — до 3 МГц.

Количество циклов соединений-расчленений достигает 500, а минимальная наработка на отказ составляет 1000 часов. Эти показатели подтверждают высокую механическую и электрическую надёжность соединителя даже при интенсивной эксплуатации.

Устойчивость к внешним воздействиям и условия эксплуатации

Соединитель СНЦ28-3/14В-1-В рассчитан на работу в широком диапазоне температур от -60 °C до +85 °C. Всеклиматическое герметичное исполнение [В] обеспечивает защиту внутренних контактов от пыли, влаги и конденсата, что особенно важно при использовании вне отапливаемых помещений или в негерметичных отсеках оборудования.

Изделие сохраняет работоспособность при воздействии механических ударов:

• одиночный удар — до 4900 метров в секунду в квадрате;
• многократные удары — до 392 метров в секунду в квадрате.

Благодаря таким характеристикам соединитель стабильно функционирует в аппаратуре, подверженной тряске, вибрациям и резким перепадам температур — от авиационного и наземного оборудования до передвижных измерительных комплексов.

Совместимость и комплектация

СНЦ28-3/14В-1-В сочленяется с розетками серии СНЦ23, что обеспечивает совместимость с широким парком ранее выпущенного оборудования. Одношпоночная поляризация гарантирует однозначную ориентацию при стыковке и предотвращает повреждение контактов. Изделие поставляется в заводской упаковке, приёмка — «ОТК», год выпуска — 2025. Артикул товара — 21103.
