Назначение и область применения

Соединитель СНЦ28‑3/14В‑1‑В «ОТК» относится к серии малогабаритных цилиндрических низкочастотных электрических соединителей, предназначенных для разъемного подключения блоков и приборов в условиях повышенных требований по внешним воздействиям и долговечности. Изделие используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Эти соединители широко применяются в радиоэлектронной аппаратуре, измерительных приборах, блоках вторичного электропитания и других устройствах, где требуется герметичное и надежное сочленение с вилкой, закреплённой непосредственно на корпусе прибора. Конструкция предусматривает фланцевое крепление к стенке блока или прибора, что обеспечивает стабильное положение ответной части и защиту внутренних цепей от внешних воздействий.

Конструктивные особенности

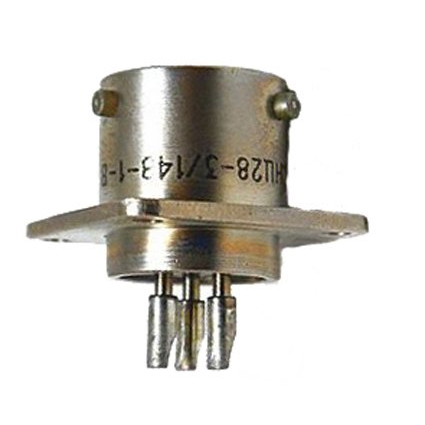

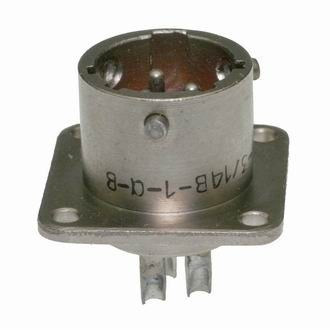

Соединитель выполнен по типу цилиндрического низкочастотного герметичного разъема с байонетным соединением. Вид контакта — вилка приборная герметичная без кожуха, конструктивное исполнение 1. Ответная часть — розетки серии СНЦ23, поставляемые по отдельным техническим условиям. Количество контактов — 3 штуки, диаметр проводников составляет 1,5 мм.

Монтаж проводов осуществляется пайкой. Контакты имеют покрытие никелем или мих‑никелем, что повышает стойкость к коррозии и обеспечивает стабильное переходное сопротивление в течение всего срока службы. Изделие может поставляться с металлическими заглушками для защиты контактов в неработающем состоянии.

Электрические и эксплуатационные параметры

• Номинальная токовая нагрузка — порядка 6 А на контакт
• Максимальная токовая нагрузка — до 12 А при тех же условиях
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм
• Исполнение по ГОСТ — всеклиматическое «В»
• Диапазон рабочих температур — до минус 60 до плюс 85 °C для серии СНЦ28
• Работоспособность в условиях пониженного давления
• Количество циклов сочленения и расчленения — не менее 500 до 1500 циклов
• Минимальная наработка — 1000 часов в нормальных условиях работы

Качество и приёмка

Исполнение «ОТК» означает, что соединитель изготовлен по техническим условиям предприятия‑производителя (например, СКНЦ.5523.127 ТУ) и соответствует требованиям категории качества, применяемой в промышленной и приборостроительной продукции. Приёмка «ОТК» подтверждает прохождение изделием полного цикла заводских испытаний и проверок в соответствии с установленными нормами.

Год выпуска — 2024. Артикул изделия — 21102. Категория — СНЦ28. Производитель — Электросоединитель. Поставка осуществляется в заводской упаковке.
