Назначение и область применения

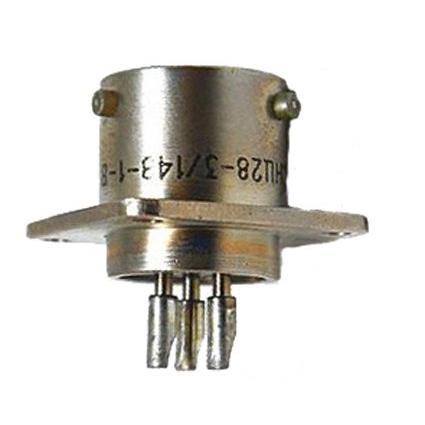

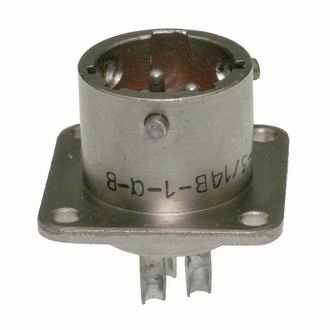

Соединитель СНЦ28-3/14В-1-В представляет собой приборную цилиндрическую вилку из серии низкочастотных герметичных разъёмов СНЦ28, выполненную по категории качества «ОТК». Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Данный электросоединитель относится к малогабаритным байонетным соединителям и применяется в электронной, радио- и контрольно-измерительной аппаратуре, где требуется надёжное быстроразъединяемое соединение в условиях жёсткого климата и механических воздействий.

Вилка данной типоразмерности сочленяется с розетками серии СНЦ23, которые являются её стандартной ответной частью. Конструкция исполнения 1 предусматривает установку непосредственно во фланец приборной стенки (блоковой части) без отдельного кожуха, что делает её удобной для внутреннего монтажа в приборах и аппаратуре.

Технические особенности и подтверждённые характеристики

Соединитель СНЦ28-3/14В-1-В обладает следующими подтверждёнными параметрами:

• Тип: цилиндрический, низкочастотный, герметичный, с байонетным сочленением.
• Количество контактов: 3 штуки, диаметр контакта составляет 1,5 мм.
• Условный размер корпуса: 14 мм.
• Рабочее напряжение (амплитудное значение): до 700 В.
• Рабочий ток на контакт: около 6 А, максимальный кратковременный — до 12 А.
• Частота переменного тока: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединения и расчленения: не менее 500.
• Минимальная наработка: не менее 1000 часов.
• Климатическое исполнение: всеклиматическое, работа в широком диапазоне температур и при пониженном давлении.
• Сочленение: байонетное, с поляризацией корпуса для правильной стыковки.

Герметичное исполнение без отдельного кожуха обеспечивает защиту контактной группы от внешних воздействий при монтаже внутри приборных отсеков. Поляризация корпуса исключает неправильное соединение, что снижает риск повреждения контактов при эксплуатации.

Конструкция и монтаж

Исполнение 1 (приборная вилка без кожуха) подразумевает крепление изделия непосредственно во фланец приборной стенки. Это позволяет сократить габариты узла сочленения и упростить компоновку аппаратуры. Байонетный механизм обеспечивает быстрое соединение и расчленение, что особенно важно при обслуживании и замене блоков в составе радиоэлектронных комплексов.

Диаметр контактов 1,5 мм рассчитан на стабильную передачу тока до 6 А в длительном режиме. Кратковременные нагрузки до 12 А допустимы без деградации контактных поверхностей. Всеклиматическое исполнение позволяет использовать соединитель при значительных перепадах температур и в условиях пониженного атмосферного давления, характерных для высотной аппаратуры и наземного оборудования специального назначения.

Приёмка и комплектация

Изделие изготовлено по категории качества «ОТК», что подтверждает прохождение приёмо-сдаточных испытаний в соответствии с техническими условиями серии СНЦ28. Год выпуска — 2024. Поставка осуществляется в заводской упаковке, обеспечивающей сохранность контактных поверхностей и корпуса при транспортировке и хранении. Артикул товара — 21101, категория — СНЦ28, производитель — «Электросоединитель».
