Назначение и область применения

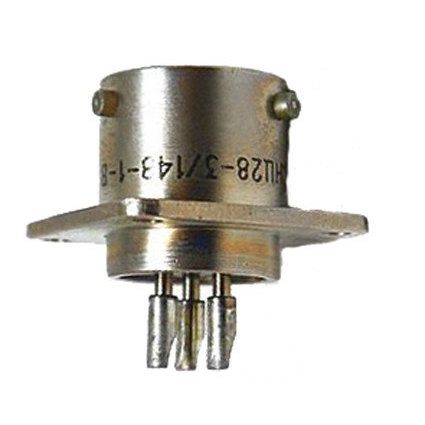

СНЦ28-3/14В-1-а-В представляет собой цилиндрический быстросочленяемый электросоединитель серии СНЦ28, предназначенный для надёжного соединения электрических цепей в приборах различного назначения. Изделие используется в электро- и радиооборудовании, контрольно-измерительных приборах и другой аппаратуре, где требуется стабильный электрический контакт при повышенных механических и климатических нагрузках. Благодаря байонетной фиксации соединитель обеспечивает быстрое и надёжное сочленение и расчленение даже в условиях ограниченного доступа к месту монтажа.

Электросоединитель рассчитан на работу с постоянным, переменным или импульсным током при напряжении до 700 В и частоте до 3 МГц. Конструкция допускает эксплуатацию при пониженном атмосферном давлении до 2000 Па, что позволяет применять изделие в бортовой аппаратуре и другом оборудовании, работающем на высоте или в разреженной среде. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в аппаратуре ответственного назначения.

Технические особенности и характеристики

Соединитель имеет 3 контакта диаметром 1,5 мм, размещённые в корпусе условного размера 14 мм. Конструктивное исполнение — приборная вилка с одношпоночной поляризацией, что исключает неправильное соединение с ответной частью. Тип контактов — «папа», монтаж внутренний. Обозначение СНЦ28-3/14В-1-а-В расшифровывается следующим образом: серия СНЦ28, количество контактов — 3, условный размер корпуса — 14 мм, тип В — вилка, исполнение 1-а-В с внутренним монтажом.

Ключевые рабочие параметры изделия:

• рабочая токовая нагрузка — до 6 А на контакт, суммарный максимум — 12 А;
• рабочее напряжение — до 700 В;
• максимальная рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов соединений-расчленений — до 500;
• рабочий температурный диапазон — от -60 °C до +85 °C;
• устойчивость к одиночным механическим ударам — до 4900 м/с²;
• устойчивость к многократным механическим ударам — до 392 м/с²;
• минимальная наработка — 1000 часов;
• срок сохраняемости — от 15 до 25 лет.

Контактные поверхности выполнены из никелированных или золотистых материалов, что обеспечивает низкое переходное сопротивление и защиту от коррозии. Герметичность конструкции и байонетный замок повышают надёжность соединения при вибрациях и температурных перепадах.

Совместимость и комплектация

СНЦ28-3/14В-1-а-В сочетается с соответствующими розетками серии СНЦ28, образуя герметичное и механически прочное соединение. Совместимость определяется количеством контактов, условным размером корпуса и типом поляризации, поэтому при подборе ответной части необходимо учитывать эти параметры. Изделие поставляется в заводской упаковке, обеспечивающей сохранность контактов и корпуса при транспортировке и хранении.

Электросоединитель предназначен для монтажа внутри приборов и блоков, где требуется компактное соединение с высокой плотностью контактов. Благодаря широкому температурному диапазону и устойчивости к ударным нагрузкам изделие подходит для применения в аппаратуре, эксплуатируемой в жёстких условиях, включая промышленное, измерительное и радиоэлектронное оборудование.
